User's Manual

F1A55-M LX PLUS R2.0
21
2 3
+5V
(Default)
+5VSB
KBPWR

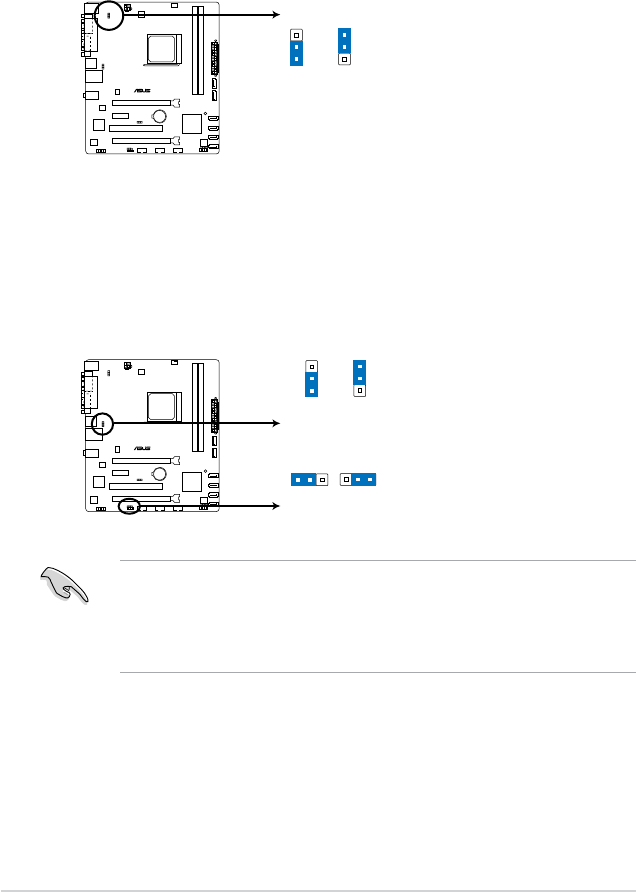

F1A55-M LX PLUS R2.0 Keyboard power setting
F1A55-M LX PLUS R2.0
21
2 3
+5V
(Default)
+5VSB
USBPW7-12
21
2 3
+5V
+5VSB
(Default)
USBPW1-6
F1A55-M LX PLUS R2.0 USB device wake-up
2. Tastaturstrom (3-pol. KBPWR)
Mit diesen Jumper können Sie die Tastaturaufweckfunktion aktivieren/deaktivieren.
Wenn Sie diesen Jumper auf die Pins 2–3 (+5VSB) setzen können Sie Ihren Computer
durch drücken einer Taste auf der Tastatur aufwecken. Diese Funktion erfordert die
Verwendung eines AT�-Netzteiles mit mindestens 1A am +5VSB-Kontakt und die
entsprechenden Einstellungen im BIOS.
3. USB-Geräteaufweckkontakt (3-pol. USBPW1-6, 3-pol. USBPW7-12)
Setzen Sie diese Jumper auf +5V, um Ihren Computer über ein angeschlossenes USB-
Gerät aus dem S1-Schlafmodus (CPU angehalten, DRAM aktualisiert, System läuft
mit minimaler Leistung) aufwecken zu können. Setzen Sie diese Jumper auf +5VSB,
um ihn aus dem S3- und S4-Schlafmodus (CPU ohne Strom, DRAM in langsamer
Aktualisierung, verringerte Leistung).
• Die USB-Aufweckfunktion erfordert eine Stromversorgung mit mindestens 500mA
am +5VSB-Kontakt für jeden USB-Anschluss, anderenfalls wird das System nicht
hochfahren.
• Der gesamte Stromverbrauch darf weder unter normalen Bedingungen oder im
Schlafmodus die Stromversorgungsleistung (+5VSB) übersteigen.
Kapitel 1: Produkteinführung1-20
