User manual

Komponentenliste
Halbleiter;
LED rot
4x
(led 1,2,3,4)
LED blau
4x
(led 5,6,7,8)
LED gelb
4x
(led 9,10,11,12)
IC HC132
1x
(IC 1)
IC 4069
1x
(IC 2)
Diode 1N4148
2x
(D 1,2)
Transistor A733
1x
(T 1)
Transistor C945
4x
(T 2,3,4,5)
Widerstände 1/4 Watt:
200 Ω
4x
(R 16,17,18,19)
470 Ω
2x
(R 14,15)
10 KΩ
5x
(R 5,6,7,8,9)
180 KΩ
4x
(R 1,2,3,4)
390 KΩ
1x
(R 23)
560 KΩ
1x
(R 22)
680 KΩ
2x
(R 20,21)
3,9 MΩ
4x
(R 10,11,12,13)
Variabler widerstand 50 KΩ
1x
(VR)
Kondensatoren;
0,02 µF
2x
(C 1)
220 pF
1x
(C 2)
Elko 0,47 µF
4x
(C 9,10,11,12)
Elko 1 µF
1x
(C 3)
Elko 2,2 µF
3x
(C 6,7,8)
Elko 100 µF
2x
(C 4,5)
Verschiedenes:
Mikrofon
1x
(mic)
Schalter Leiterplattemontage
1x
(SW)
3xAA Batteriehalterung
1x
(G 1)
Frontplatte
1x
Abstandshalter lang
3x
(voor frontplatte)
Bolzen M3 lang
3x
(voor frontplatte)
Bolzen M3 kurz
2x
(voor batteriehalter)
Mutter M3
5x
Zusammenbau des Stress Monitors
Plazieren Sie bitte zuerst den Batteriehalter auf der
Rückseite der Leiterplatte und befestigen Sie diesen mit
den 2 kurzen Bolzen und zwei M3 Muttern (Siehe Abb. 1).
Bestücken Sie anschließend die Frontplatte mit 3
Abstandshalter, 3 langen Bolzen und 3 M3 Muttern
(Siehe Abb. 2).
(Siehe Abb. 2).
Abb. 1 Montage Batteriehalterung

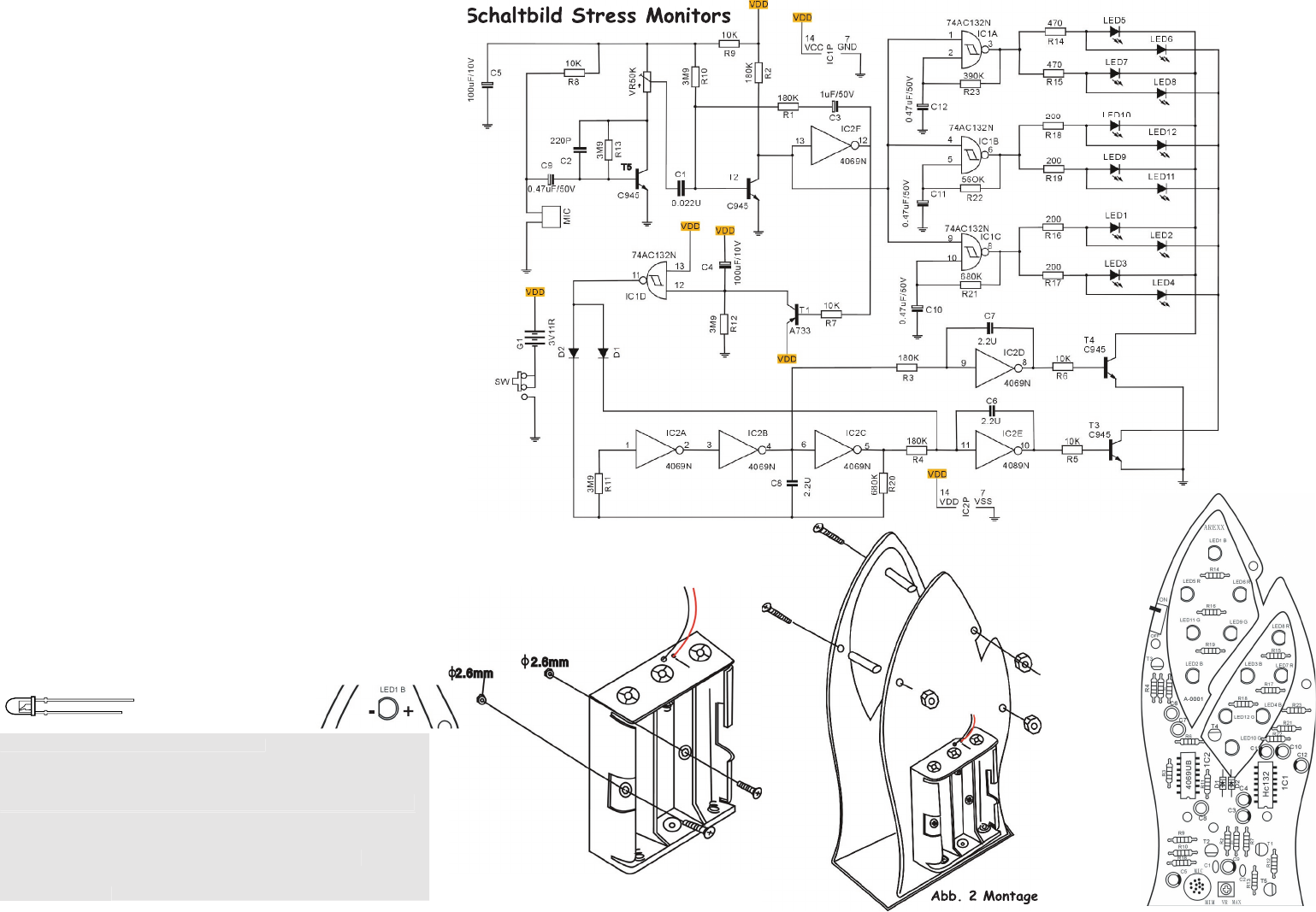

Schaltbild Stress Monitors
Schaltbild Stress Monitors
Abb. 2 Montage Frontplatte
Abb. 2 Montage Frontplatte
Longe Bein is Anode (+)
Kurze Bein is kathode (-)
-
+
