User manual
Table Of Contents
- Inventaire
- Sécurité
- Présentation
- Connexion de la batterie
- Connexion de l'équipement
- 1. Connectez l'équipement aux prises de la batterie de secours et aux prises parasurtensées. Lor...
- 2. Connectez directement l'onduleur Back-UPS à une prise secteur au moyen du cordon d'alimentati...
- 3. Connectez un routeur ou un modem câble aux ports correspondants.
- 1. Reliez le port de données de l'onduleur à un ordinateur disposant d'un accès Internet au moye...
- 2. Rendez-vous sur le site www.apc.com/tools/download.
- 3. Sélectionnez PowerChute Personal Edition. Choisissez ensuite le système d'exploitation approp...
- Fonctionnement
- En ligne : l'onduleur fournit l'équipement connecté en alimentation secteur.
- Economie d'énergie : la prise principale et les prises contrôlées sont branchées, ce qui permet d...
- Capacité de charge : la charge est signalée par le nombre de cases allumées (entre une et cinq). ...
- Niveau de charge de la batterie : le niveau de charge de la batterie estsignalé par le nombre de...
- Surcharge : la consommation d'énergie provenant de la charge dépasse lacapacité de l'onduleur Ba...
- Evénement : un événement s'est produit et l'onduleur nécessite votre attention.
- Régulation automatique de tension (AVR) : l'onduleur compense une tension d'entrée extrêmement ba...
- Entrée : tension d'entrée. Sortie : tension de sortie.
- Pannes système : une panne système est survenue. Le numéro delapanne s'allume sur l'interface d...
- Coupure du son : l'alarme sonore est désactivée.
- Remplacer la batterie : la batterie est débranchée ou arrive en fin devie.Remplacez-la.
- Sur batterie : la batterie de l'onduleur assure l'alimentation del'équipement connecté ; un bip ...
- Appuyez sur Display pour faire défiler les écrans.
- Tension d'entrée
- Autonomie estimée en minutes
- Compteur
- Compteur d'événements relatifs à l'alimentation secteur
- Autonomie estimée
- Tension de sortie
- Charge en watts
- Tension d'entrée
- Charge en %
- Charge en watts
- Tension de sortie
- Charge en %
- Fréquence de sortie
- Fréquence de sortie
- AVR : la fonction de régulation automatique de tension permet de compenser les tensions d'entrée ...
- Configuration
- Pour réduire votre consommation d'électricité, configurez l'onduleur se sorte qu'il distingue l'é...
- Activation de la fonction d'économie d'énergie.
- Désactivation de la fonction d'économie d'énergie.
- Configuration de la valeur seuil
- L'énergie consommée en mode veille varie d'un appareil à l'autre. Il peut s'avérer nécessaire de ...
- 1. Assurez-vous qu'un équipement principal est connecté à la prise principale. Mettez cet appare...
- 2. Maintenez les boutons Display et Mute enfoncés en même temps pendant six secondes, jusqu'à ce...
- 3. L'onduleur Back-UPS est désormais en mesure de reconnaître et d'enregistrer la valeur seuil d...
- Lorsque l'onduleur est allumé, l'écran LCD reste allumé ou s'éteint pour économiser l'énergie.
- 1. Mode écran LCD allumé en continu : maintenez le bouton DISPLAY enfoncé pendant deux secondes....
- 2. Mode économie d'énergie : maintenez le bouton DISPLAY enfoncé pendant deux secondes. L'écran ...
- Réglez la sensibilité de l'onduleur afin de contrôler son basculement en mode d'alimentation sur ...
- 1. Assurez-vous que l'onduleur est branché sur le secteur mais est hors tension.
- 2. Maintenez enfoncé le bouton Power pendant six secondes. La barre de Capacité de charge se met...
- 3. Appuyez à nouveau sur le bouton Power pour passer en revue les options du menu. Arrêtez-vous ...
- 156-288 V CA
- 176-282 V CA
- 176-276 V CA
- La tension d'entrée est extrêmement basse ou élevée. (Déconseillé pour les charges informatiques.)
- L'onduleur Back-UPS bascule fréquemment en mode d'alimentation sur batterie.
- L'équipement connecté est sensible aux fluctuations detension.
- Avertissements et pannes système
- Appuyez sur Display pour faire défiler les écrans.
- Condition de surcharge ENLIGNE, signalée par l'icône EN LIGNE allumée et l'icône desurcharge qu...
- En mode EN LIGNE, présence d'une batterie défectueuse, signalée par l'icône qui clignote.
- Condition de surcharge (ON BATT) pour la batterie desecours, indiquée par l'icône desurcharge q...
- Batterie faiblement chargée, indiquée par la barre de niveau de charge de batterie qui clignote.
- L'onduleur affiche les messages de panne. Pour obtenir de l'aide, contactez le centre d'assistanc...
- Appuyez sur Display pour faire défiler les écrans.
- Guide de référence rapide des fonctions et boutons
- 0,2
- Eteint
- 2
- Allumé
- 0,2
- Allumé
- 2
- Allumé
- 0,2
- Allumé
- 2
- Allumé
- 6
- Eteint
- 2
- Allumé
- 6
- Allumé
- 6
- Allumé
- 0,2
- Allumé
- 2
- Panne
- Après l'identification d'une panne, appuyez sur Power pour supprimer l'indication visuelle et rét...
- Dépannage
- Caractéristiques techniques
- Si l'onduleur Back-UPS arrive endommagé, informez-en letransporteur.
- Si l'onduleur Back-UPS nécessite un entretien, ne le retournez pas au revendeur.
- 1. Consultez la section « Dépannage » pour éliminer les problèmes courants.
- 2. Si le problème persiste, rendez-vous sur le site http://www.apc.com/support/.
- 3. Si le problème persiste encore, contactez le service d'assistance technique d'APC.
Installation et utilisation de l'onduleur Back-UPS® RS4
Sensibilité de l'onduleur
Réglez la sensibilité de l'onduleur afin de contrôler son basculement en mode d'alimentation sur batterie ; plus
la sensibilité est élevée, plus vite l'onduleur passe en mode d'alimentation sur batterie.
1. Assurez-vous que l'onduleur est branché sur le secteur mais est hors tension.
2. Maintenez enfoncé le bouton
POWER pendant six secondes. La barre de CAPACITÉ DE CHARGE se met à clignoter,
signalant que l'onduleur est en mode programmation.
3. Appuyez à nouveau sur le bouton
POWER pour passer en revue les options du menu. Arrêtez-vous au niveau
de sensibilité choisi. L'onduleur émet un bip pour confirmer la sélection.

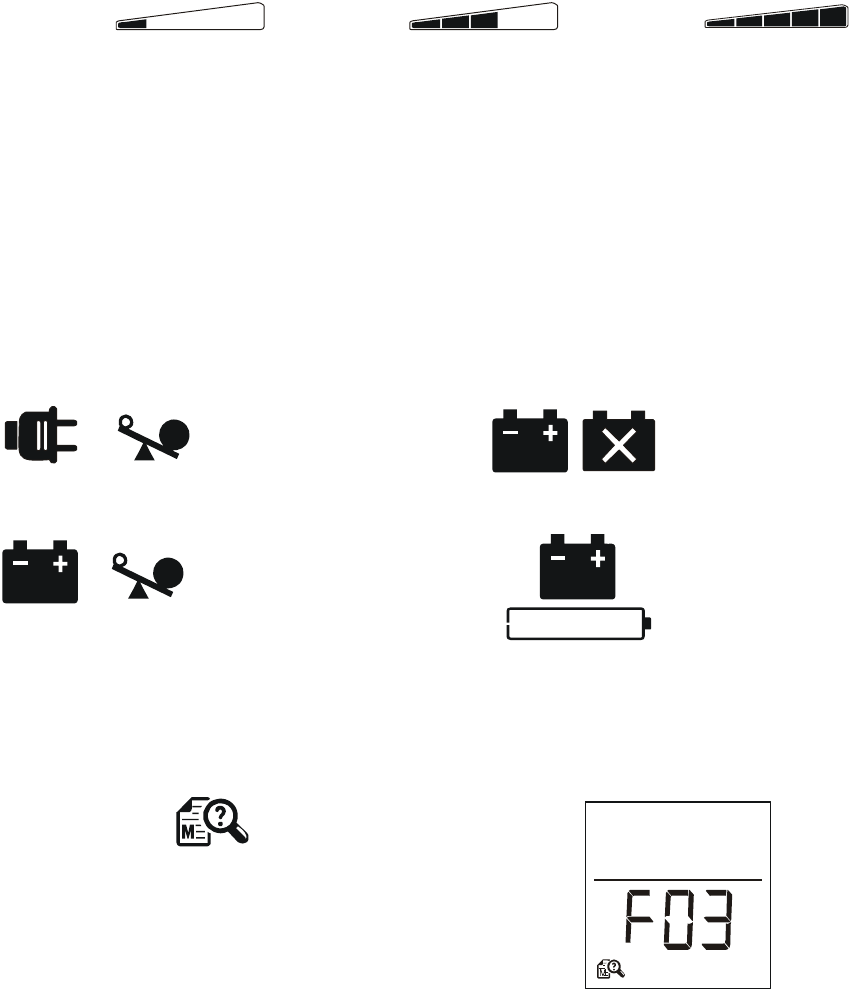

Avertissements et pannes système
Avertissements
Appuyez sur DISPLAY pour faire défiler les écrans.
Pannes système
L'onduleur affiche les messages de panne. Pour obtenir de l'aide, contactez le centre d'assistance technique
d'APC.
Faible sensibilité Sensibilité moyenne Sensibilité élevée
156-288 V CA 176-282 V CA 176-276 V CA
La tension d'entrée est
extrêmement basse ou élevée.
(Déconseillé pour les charges
informatiques.)
L'onduleur Back-UPS bascule
fréquemment en mode d'alimentation
sur batterie.
L'équipement connecté est
sensible aux fluctuations
de tension.
Avertissement 1
Condition de surcharge
EN LIGNE, signalée par l'icône
EN LIGNE allumée et l'icône
de surcharge qui clignote.
Avertissement 3
En mode EN LIGNE, présence
d'une batterie défectueuse,
signalée par l'icône qui clignote.
Avertissement 2
Condition de surcharge
(ON BATT) pour la batterie
de secours, indiquée par l'icône
de surcharge qui clignote.
Avertissement 4
Batterie faiblement chargée,
indiquée par la barre de niveau
de charge de batterie qui
clignote.
• F01 - On-Battery Overload
• F02 - On-Battery Output Short
• F03 - On-Battery Xcap Overload
• F04 - Clamp Short
• F05 - Charge Fault
• F06 - Relay Welding
• F07 - Temperature
• F08 - Fan Fault
• F09 - Internal Fault
bu021a
