Installation et utilisation de l'onduleur Back-UPS® RS2

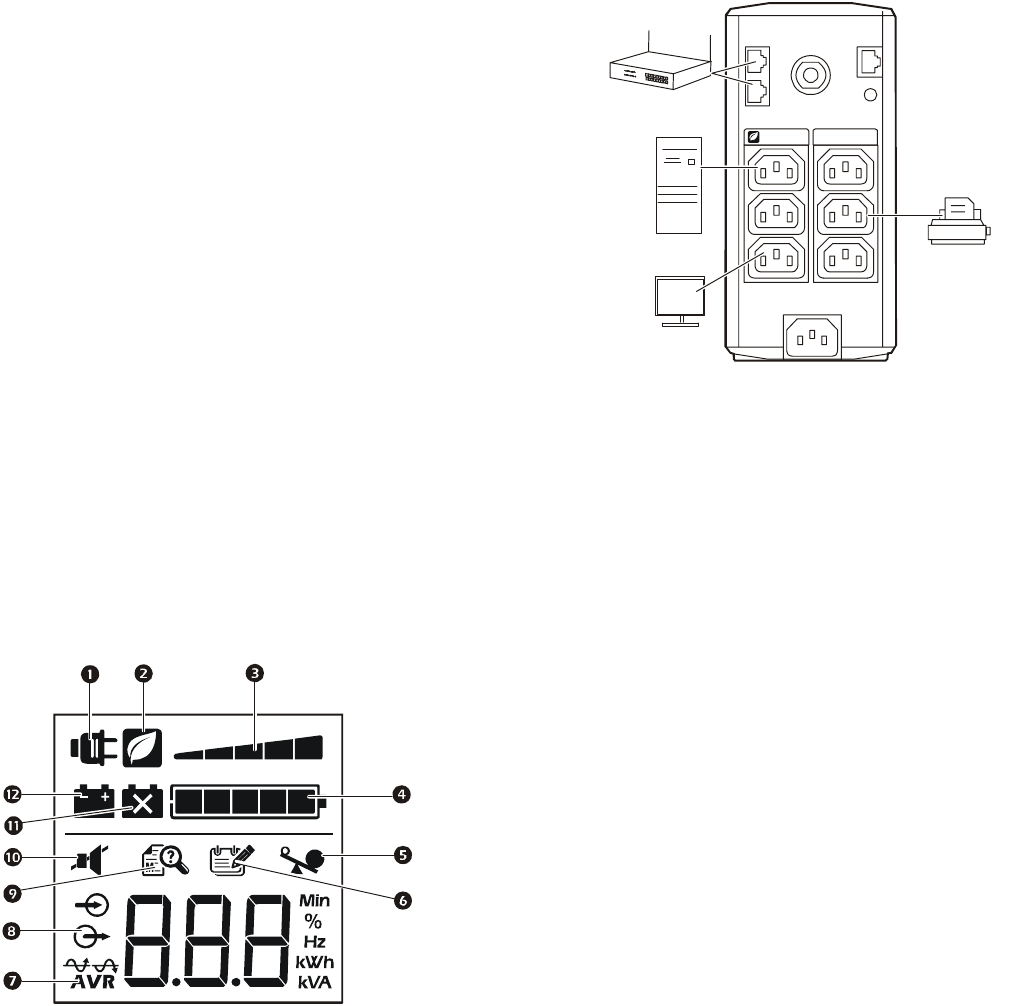

Connexion de l'équipement
Connexion de l'équipement
1. Connectez l'équipement aux prises de la batterie de secours
et aux prises parasurtensées. Lorsque l'onduleur Back-UPS est
alimenté en courant alternatif, ces prises fournissent le courant
à l'équipement connecté. En cas de coupure de courant
ou de problème d'alimentation secteur quelconque, les prises
de la batterie de secours sont alimentées par l'onduleur pendant
une période limitée.
2. Connectez directement l'onduleur Back-UPS à une prise
secteur au moyen du cordon d'alimentation CA.
3. Connectez un routeur ou un modem câble aux ports
correspondants.
Installation du logiciel PowerChute
®
Personal Edition
1. Reliez le port de données de l'onduleur à un ordinateur
disposant d'un accès Internet au moyen du câble d'interface logicielle USB fourni.
2. Rendez-vous sur le site www.apc.com/tools/download.
3. Sélectionnez PowerChute Personal Edition. Choisissez ensuite le système d'exploitation approprié, puis suivez les
instructions de téléchargement du logiciel.
Fonctionnement
Interface d'affichage
Description (lorsque l'icône est allumée) :
En ligne : l'onduleur fournit l'équipement connecté en alimentation secteur.
Economie d'énergie : la prise principale et les prises contrôlées sont
branchées, ce qui permet d'économiser de l'énergie lorsque l'équipement
principal est en mode veille.
Capacité de charge : la charge est signalée par le nombre de cases
allumées (entre une et cinq). Si la charge dépasse la capacité nominale,
le symbole de surcharge clignote.
Niveau de charge de la batterie : le niveau de charge de la batterie
est signalé par le nombre de cases allumées. Lorsque les cinq cases
sont allumées, l'onduleur Back-UPS est entièrement chargé. En revanche,
quand il ne reste plus qu'une seule case remplie, l'onduleur Back-UPS
est presque entièrement déchargé. Le voyant se met alors à clignoter
et l'onduleur émet un bip continu.
Surcharge : la consommation d'énergie provenant de la charge dépasse
la capacité de l'onduleur Back-UPS.
Evénement : un événement s'est produit et l'onduleur nécessite votre
attention.
Régulation automatique de tension (AVR) : l'onduleur compense une
tension d'entrée extrêmement basse, mais il n'utilise plus l'alimentation
par batterie.
Entrée : tension d'entrée.
Sortie : tension de sortie.
Pannes système : une panne système est survenue. Le numéro
de la panne s'allume sur l'interface d'affichage. Voir « Pannes système »
à la page 4.
Coupure du son : l'alarme sonore est désactivée.
Remplacer la batterie : la batterie est débranchée ou arrive en fin
de vie. Remplacez-la.
Sur batterie : la batterie de l'onduleur assure l'alimentation
de l'équipement connecté ; un bip est émis à quatre reprises toutes
les 30 secondes.
bu046a
MASTER
Controlled by
MASTER
Ordinateur
Ecran
Routeur
Imprimanteou
scanner
bu002 b
