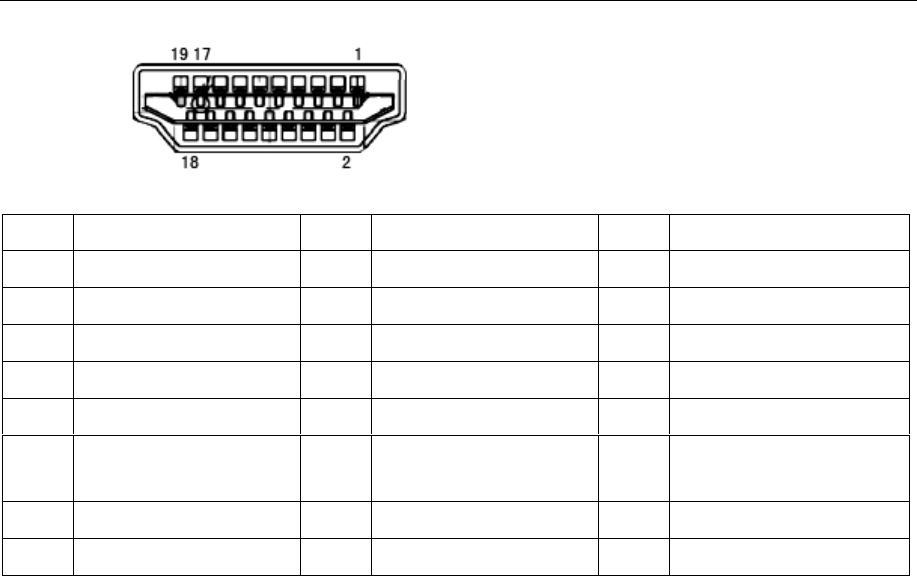

Pin No.
Signal Name
Pin No.
Signal Name
Pin No.
Signal Name
1.
TMDS-data 2+
9.
TMDS-data 0-
17.
DDC/CEC-aarding
2.
TMDS-data 2 afgeschermd
10.
TMDS-klok +
18.
+5V vermogen
3.
TMDS-data 2-
11.
TMDS-klok afgeschermd
19.
Hot-plug detectie
4.
TMDS-data 1+
12.
TMDS-klok -
5.
TMDS-data 1 afgeschermd
13.
CEC
6.
TMDS-data 1-
14.
voorbehouden (N.V. op
apparaat)
7.
TMDS-data 0+
15.
SCL
8.
TMDS-data 0 afgeschermd
16.
SDA
Plug and Play
Deze monitor is uitgerust met VESA DDC2B-capaciteiten volgens de VESA DDC-STANDAARD. Hiermee kan de
monitor het hostsysteem op de hoogte brengen van zijn identiteit en, afhankelijk van het gebruikte DDC-niveau,
extra informatie doorgeven met betrekking tot zijn weergavecapaciteiten.
DDC2B is een bidirectioneel gegevenskanaal op basis van het I2C-protocol. De host kan EDID-gegevens
aanvragen via het DDC2B-kanaal.
