204 429 022
Z:\Grafik\Produktinfos_Funkantennen\204 429 022_Dach.cdr 01/2005
Elektrische Parameter Electrical Parameters
Frequenzbereiche
Frequency ranges
Frequenzen (MHz) 890 - 960 1710 - 1880 1900-2170
Frequencies
Anpassung VSWR 1,5 : 1 1,5 : 1 2 : 1
Gewinn Gain 0 dBi 0 dB* 0 dB
Impedanz Impedance 50
max. Leistung 10 W
Max. power
Kabel Cable 5,0 m „Spec. Low Loss“
Steckverbinder FME (f)
Connector
GSM 900 GSM 1800 UMTS
££ £
W
*) bezogen auf /4-Element Referring to /4 elementll
MET
CORROSION
free
Maße in mm
Dimensions in mm
» 5,0 m
50 / FME (f)W
Besonderheiten
Dachantenne nur für Metallkarosserien mit folgenden Funktionen und
Eigenschaften:
•
•
Mobilfunk im (GSM 900/1800)
Spezialkabel des Typs “Special Low Loss” (geringe Dämpfung; nur
3,5 mm Ø)
Dual-Band
•
•
•
Mobilfunk im -Netz
geringe Einbautiefe (bei radialem Kabelabgang 20 mm)
für Materialdicken bis 5 mm geeignet
UMTS
Ersatzstrahler: 900 467 411
Characteristics
A roof mount antenna for metal panels with the following functions
and features:
•
•
•
•
•
S
Radio network for (GSM 900/1800, cellular radio)
Radio network for 3G
Small installation depth (in case of radial cable output 20 mm)
uitable for panel thickness up to 5mm
“Special Low Loss” cable (low attenuation; 3,5 mm Ø only)
Dual Band
UMTS,
Spare rod: 900 467 411
START 700. 000 000 MHz
STOP 2 200. 000 000 MHz
S
CH1
MAG
REF
log
22
5 dB/
0dB
1: -26.218 dB
890.000 000 MHz
2: -13.802 dB
960 MHz
1,71 GHz
3: - 22.245 dB
4: -15.378 dB
2.17 GHz
1
2
3
4
Anpassung Return Loss

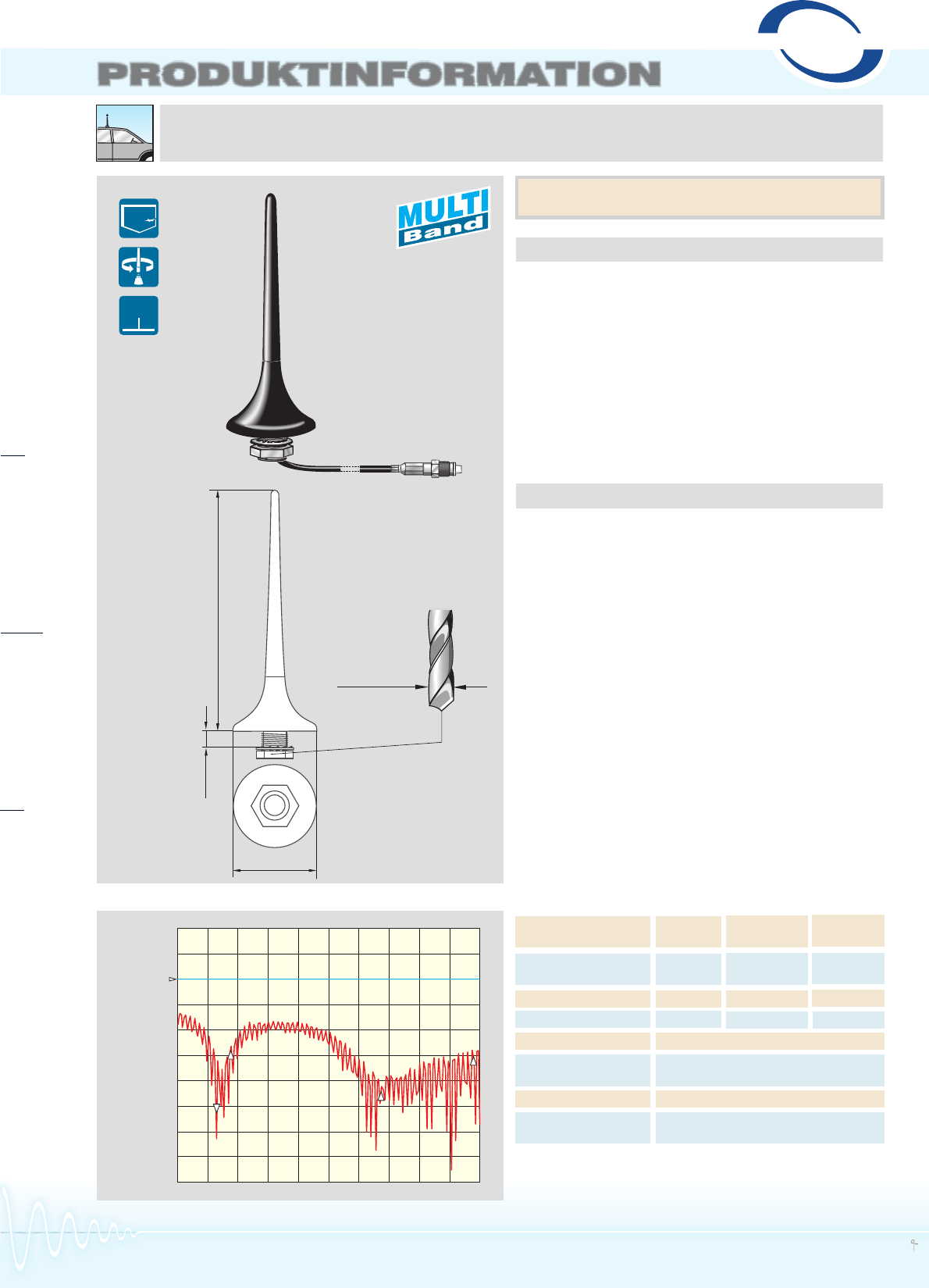

Dachantenne Roof Mount Antenna
GSM 900/1800; UMTS, 3G
Irrtümer und technische Änderungen vorbehalten Falsities and technical alterations reserved
100
max. 5
Ø34
Bohrung Hole
Ø 10,5
