El disparador no captura la aguja percutora:
y Se ha enroscado excesivamente el tornillo de ajuste [1]
(para el primer tiempo).
y Comprobar si el muelle está en buenas condiciones y correctamente
enganchado.
El disparador directo está ajustado a una longitud insuficiente:
y Girar el tornillo de ajuste [2] poco a poco
1
/
4
de vuelta hacia la derecha
hasta que se capture la aguja percutora [8].
El muelle de retorno de la palanca de captura está demasiado débil
o defectuoso:
y Debe enviarse a reparar el disparador a la fábrica.
18 Dispositivo para entrenamiento en seco
La longitud de la aguja percutora está determinada de fábrica de tal forma
que la aguja prenda el cartucho de forma segura. Si se entrena mucho tiempo
sin cartucho o sin casquillos en la cámara del cartucho, pueden producirse
daños en la aguja percutora o en los laterales de la cámara del cartucho. Por
ello debe utilizarse siempre un casquillo ya usado (que se sustituirá tras aprox.
5 disparos) o bien una arandela de amortiguación (1927F-40).
Con este dispositivo se puede entrenar en cualquier momento a nivel de com-
petición sin utilizar munición.
Montaje
X Desmontar el cerrojo [2] (véase el capítulo 13).
X Desenroscar la tuerca de unión [c].
X Separar la cámara [d] de la parte posterior del cerrojo.
X Colocar la arandela de amortiguación [b] en la aguja percutora [a].
X Enroscar la cámara [d] y la parte posterior del cerrojo de forma equilibra-
da con ayuda de la tuerca de unión [c].
X Tensar el cerrojo [2] e insertarlo.
$$ Antes$de$una$competición$debe$volver$a$retirarse$la$arandela$de$amortiguación.
[2]
[b]
[c]
[d]
[a]

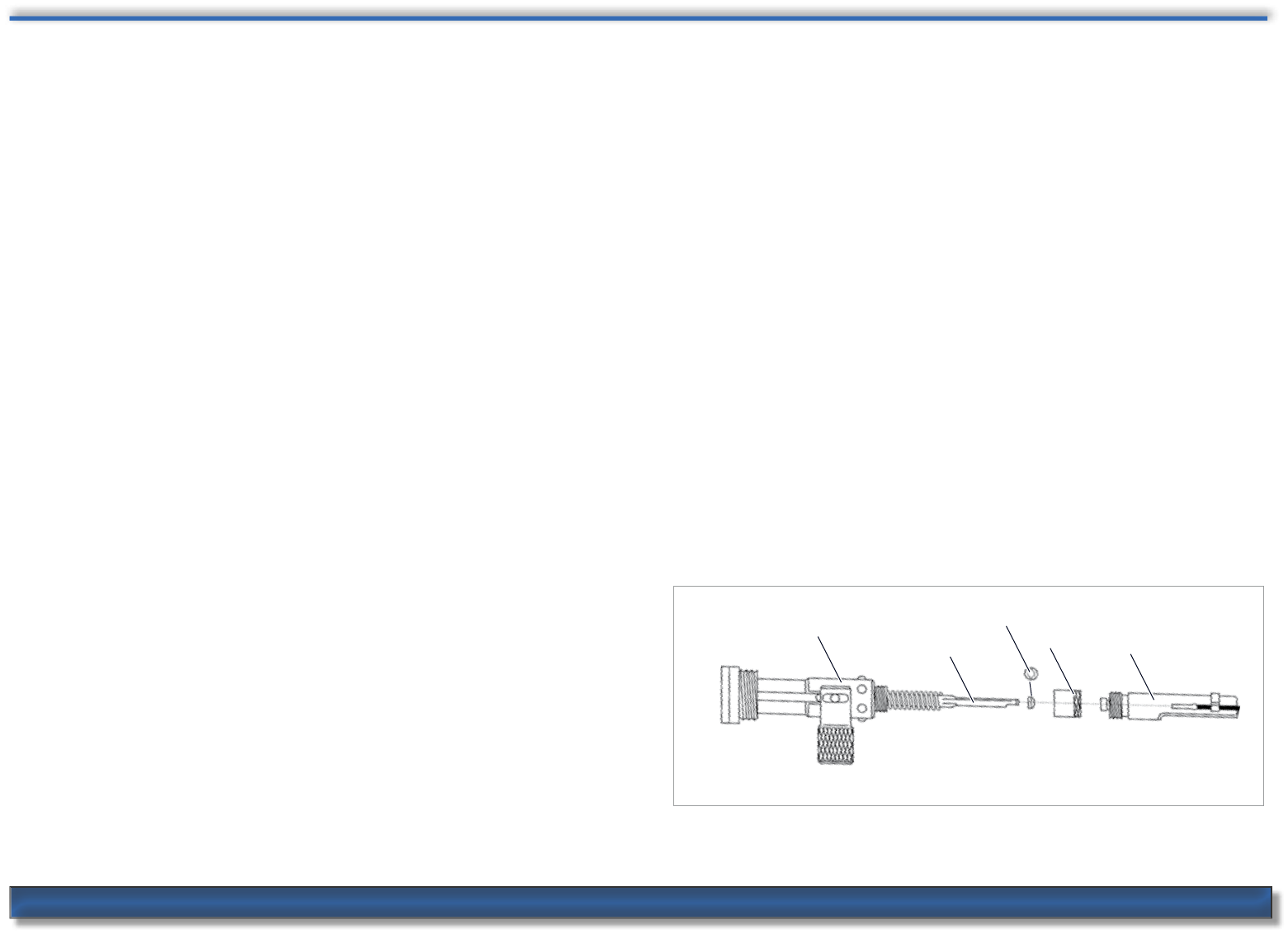

Fig.25 Dispositivo para entrenamiento en seco
