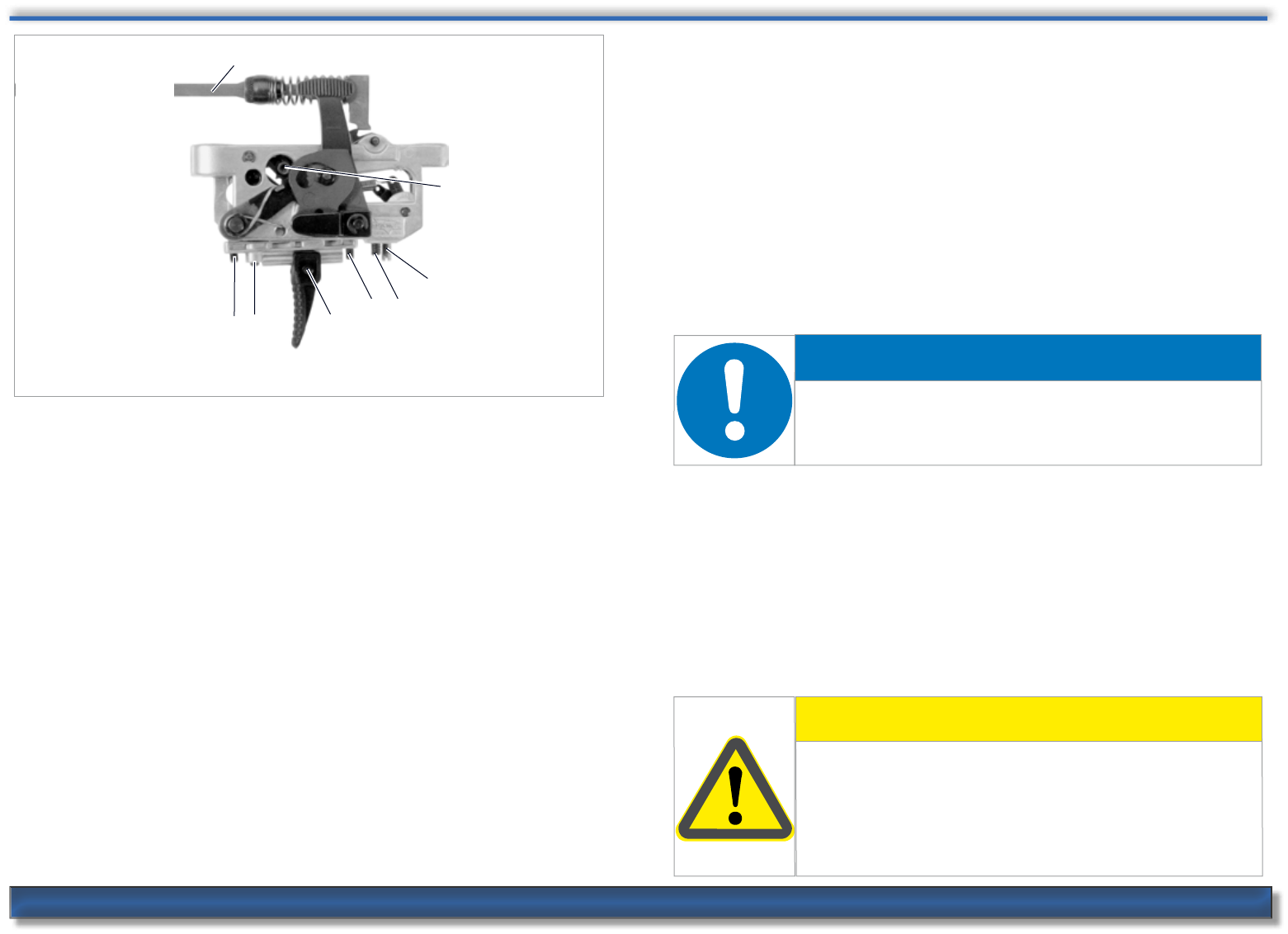

Fig. 24 Disparador
Leyenda (de la fig. 24)
1 Tornillo de ajuste del primer tiempo
2 Tornillo de ajuste del punto de presión
3 Lengüeta del disparador
4 Tornillo de ajuste del tope del disparador
5 Tornillo de ajuste del peso del primer tiempo
6 Tornillo de ajuste del peso del disparador
7 Leva del disparador
8 Aguja percutora
1 Peso del disparador
Ajuste del peso del disparador mediante el tornillo de ajuste [6]:
y giro hacia la derecha = el peso del disparador aumenta (+)
y giro hacia la izquierda = el peso del disparador se reduce (–)
El peso del disparador y el del primer tiempo llevan mecanismos
dependientes entre sí. El ajuste de uno de ellos conlleva siempre un
ligero cambio del peso del disparador y del peso del primer tiempo
en la misma dirección.
Desplazamiento de la leva del disparador
y ajuste más bajo de la leva = peso mínimo del disparador
y ajuste más alto de la leva = peso máximo del disparador
Para desplazar la leva del disparador se nece-
sita una llave Allen de 2 mm y, en determinados
casos, unas pinzas.
ADVERTENCIA
y giro hacia la izquierda = aflojar tornillo de fijación
y giro hacia la derecha = apretar tornillo de fijación
Tras desplazar la leva del disparador debe comprobarse el cruce de las uñetas
del gatillo (según el subcapítulo "Cruce de las uñetas del gatillo") y en caso
necesario, reajustarse.
El ajuste de precisión del peso del disparador y del peso del primer tiempo se
realiza mediante los tornillos de ajuste [6] (para el peso
del disparador) y [5] (para el peso del primer tiempo).
Daños materiales
Riesgo de rotura del tornillo de fijación por ser muy alto el
par de rotación.
h Observar que la leva del disparador quede
correctamente asentada.
CUIDADO
