16 Cantonera
16.1 Desmontar la cantonera
X Aflojar el tornillo de fijación [x].
X Extraer la cantonera [16] del soporte.
X El montaje se realizará en orden inverso.
16.2 Ajustar la cantonera
X Aflojar los tornillos de fijación [x] y [z].
X Girar los tornillos laterales [y] hasta alcanzar la inclinación y
la longitud que se deseen.
X Desplazar la cantonera [16] hacia arriba o hacia abajo hasta ajustar la
altura que se desee.
X Apretar de nuevo a mano los tornillos de fijación [x] y [z].
$$ Si$sólo$se$afloja$el$tornillo$de$fijación$[z],$sólo$se$podrá$ajustar$la$altura$de$la$cantonera$[16].
[16]
[x]
[y]
[y]
[z]

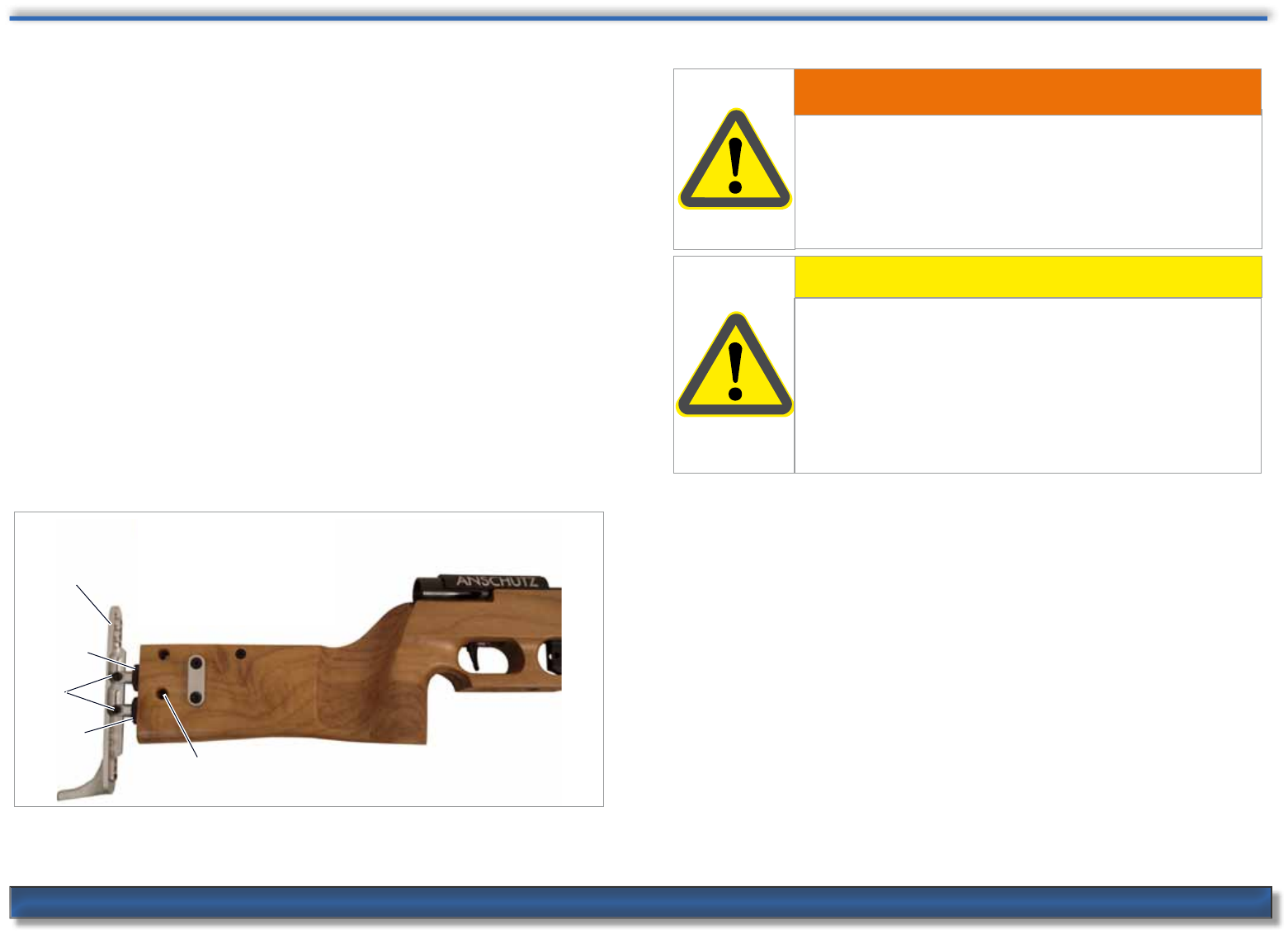

Fig. 23 Cantonera
17 Disparador
Peligro de muerte
Peligro de muerte al estar el arma cargada.
h Para los procesos de ajuste, asegurarse de que
el arma está descargada.
ATENCIÓN
Daños materiales
Daños en el disparador por no estar abierto el cerrojo al
cambiar el disparador.
h Abrir el cerrojo al cambiar el disparador.
CUIDADO
21
