X La punta de la aguja percutora [18] debe sobresalir de la base
de la cámara.
X Armar el cerrojo (véase el capítulo 13).
15 Carrillera
15.1 Desmontar la carrillera
X Aflojar el tornillo de fijación [x].
X Extraer la carrillera [1] del soporte.
X El montaje se realizará en orden inverso.
15.2 Ajustar carrillera
La carrillera puede inclinarse para situarse en distintas posiciones.
Para ajustarla a las diferentes posiciones deben aflojarse los tornillos lateral y
de fijación [y] y [z].
X Aflojar el tornillo de fijación [x].
X Aflojar el tornillo de ajuste correspondiente hasta la posición
de inclinación que se desee.
X Inclinar la carrillera [1] y volver a apretar a mano el tornillo
de ajuste correspondiente.
X Apretar de nuevo a mano el tornillo de fijación [x].
[1]
[x]
[z]
[y]

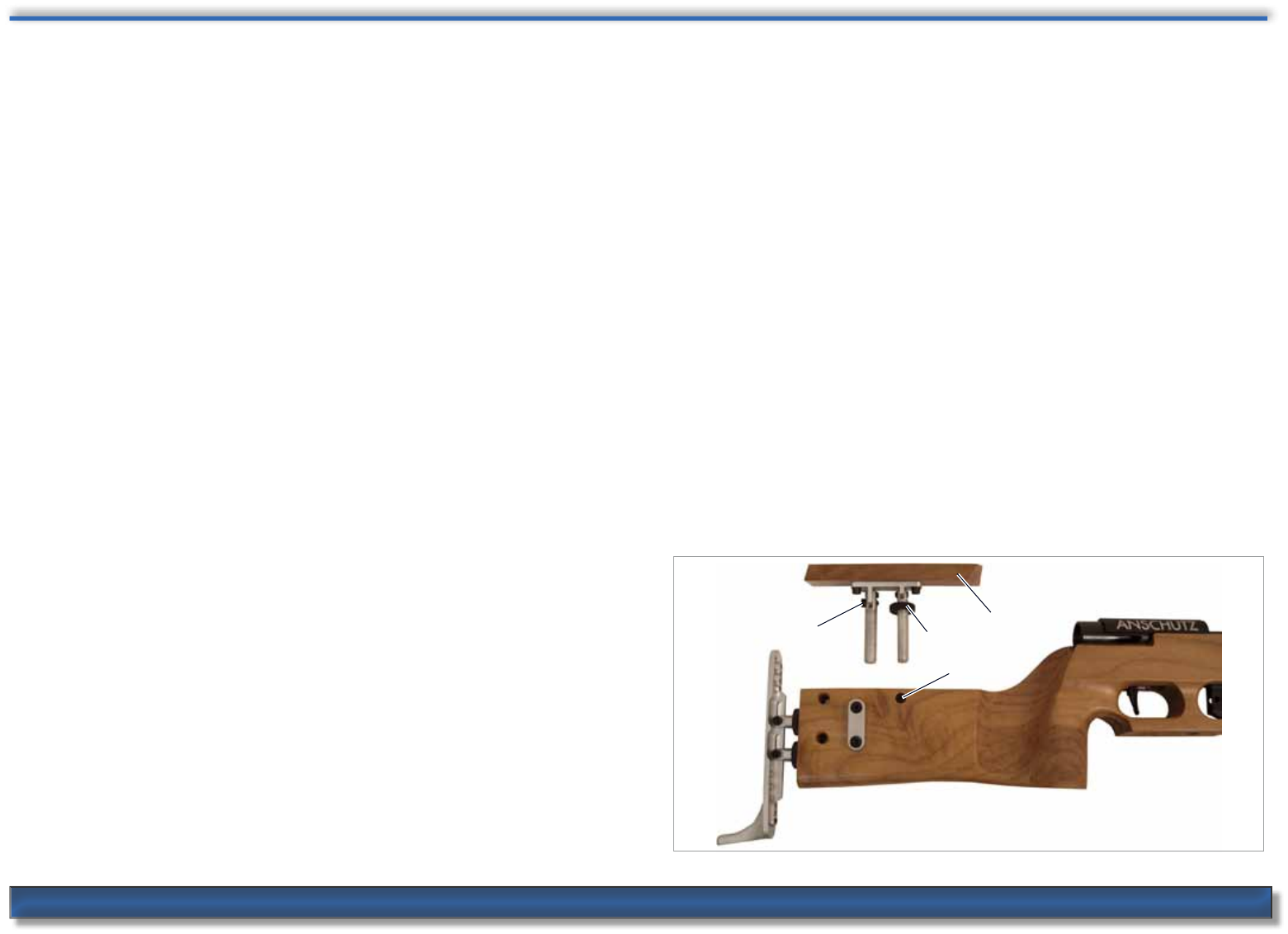

Fig. 22 Desmontar la carrillera
