14 Desarmar / armar el cerrojo
El cerrojo sólo debe ser desarmado por un técni-
co autorizado.
ADVERTENCIA
X Desmontar el cerrojo (véase el capítulo 13).
(Para los siguientes términos, véase la figura 21)
X Desenroscar la tuerca de unión [5] hasta que puedan separarse
la parte anterior y la posterior.
X Retirar el apoyo del muelle [6] y el muelle del percutor [7].
X Sacar el perno con el pasador de seguridad [11] empujando hacia
arriba.
X Tirar de la palanca de amartillado [15] hasta el tope.
X Tirar de la pieza de control [19] para extraerla de la parte
posterior del cerrojo (al hacerlo debe notarse que se vence
una cierta resistencia).
X Extraer las esferas de bloqueo [12] presionándolas hacia dentro.
X Presionar el casquillo de retención [17] para sacarlo de la pieza de
control [19].
X Extraer el pasador de arrastre [13] de la pieza de control [19] presionán-
dolo hacia arriba.
X Extraer la aguja percutora [18] hacia atrás.
X Desenroscar el apoyo para el pulgar [22].
X Extraer hacia los lados la placa roscada [20] y el muelle de
presión [21] del apoyo para el pulgar [22].

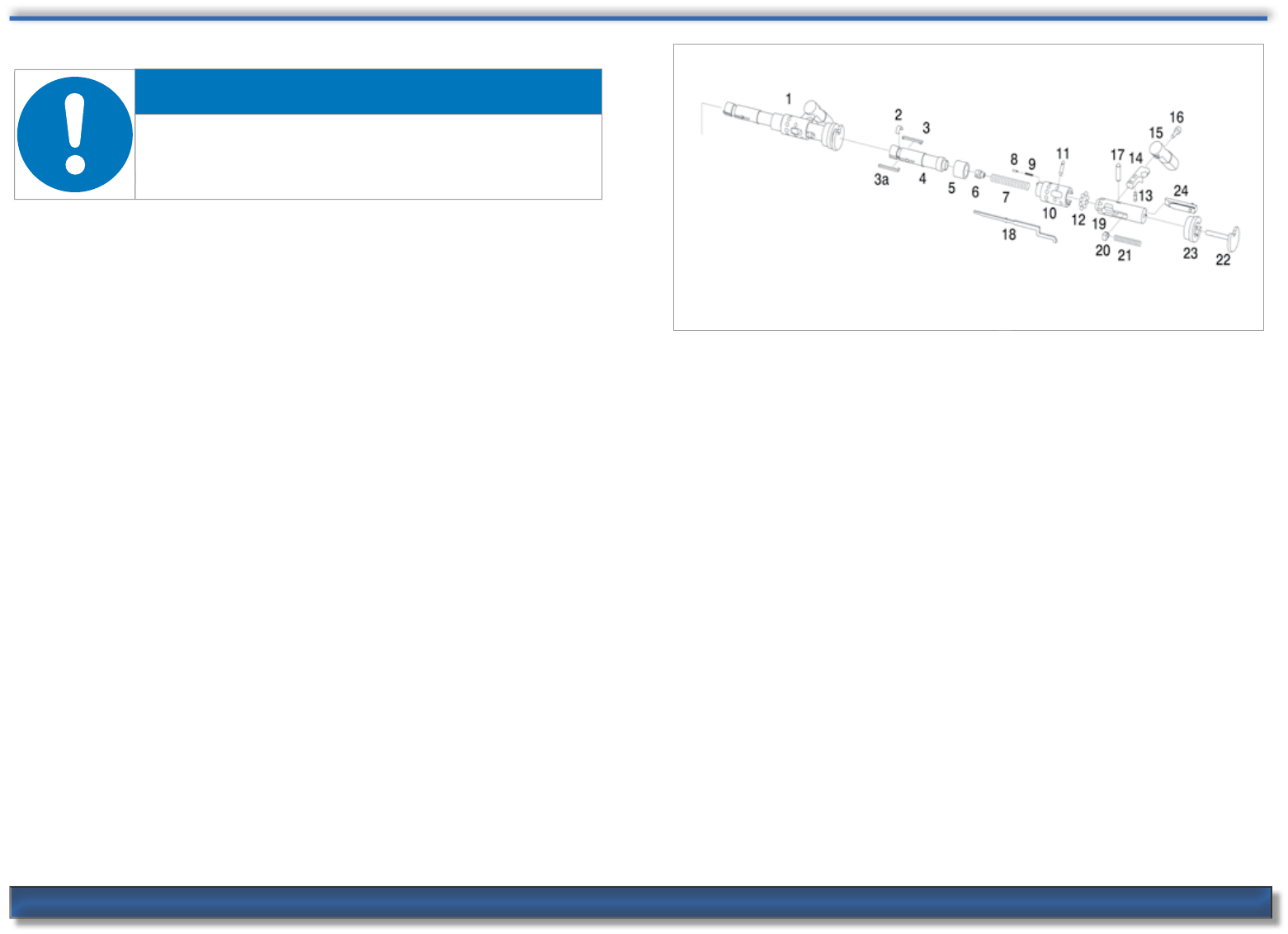

Fig. 21 Cerrojo desarmado
Para armarlo seguir los pasos en orden inverso.
Al hacerlo deberá tenerse en cuenta lo siguiente:
X Al enroscar el apoyo para el pulgar [22] (4 vueltas aprox.),
prestar atención a que la placa roscada [20] quede situada de forma
perpendicular al perno roscado.
X Antes de ensamblar la parte posterior del cerrojo y la pieza de control
[19], colocar las esferas de bloqueo [12] en la parte
posterior desde dentro (un poco de grasa evitará que las esferas de blo-
queo [12] puedan caerse).
X Al ensamblar las piezas del cerrojo, apoyar en la parte posterior del
cerrojo la tuerca de unión [5] con el dentado en dirección opuesta a la
de tiro y enroscar con la cámara.
$$ Al$enroscar$entre$sí$la$parte$anterior$y$la$posterior$del$cerrojo,$no$deben$girarse$las$dos$$
a$la$vez,$una$hacia$la$otra.
X La tuerca de unión [5] tiene dos roscas en direcciones opuestas, las cua-
les se utilizarán a la vez al enroscar.
X Apretar la tuerca de unión [5] manualmente hasta que no sea
posible seguir girando la cámara.
