8 Montaje y fijación del sistema
Por motivos de seguridad, la culata y el sistema
se embalan por separado y deben ensamblarse
posteriormente.
ADVERTENCIA
X Limpiar con un paño el exceso de aceite que pueda haber en
la superficie del sistema.
X Retirar el cargador [9] y los dos tornillos de fijación del sistema [a].
X Colocar el sistema [5] en el fresado para la culata [15]
(véase fig. 2).
La ranura transversal de la parte inferior del
casquillo del cañón [3] debe insertarse en el
contrafuerte de hierro colocado perpendicular-
mente en la culata [15].
El casquillo del cañón [3] no debe quedar coloca-
do sobre el contrafuerte.
ADVERTENCIA
X Atornillar los dos tornillos de fijación del sistema [a] y apretarlos poco a
poco de forma alternativa, para irlos atornillando por igual.
[5]
[15]
[3]

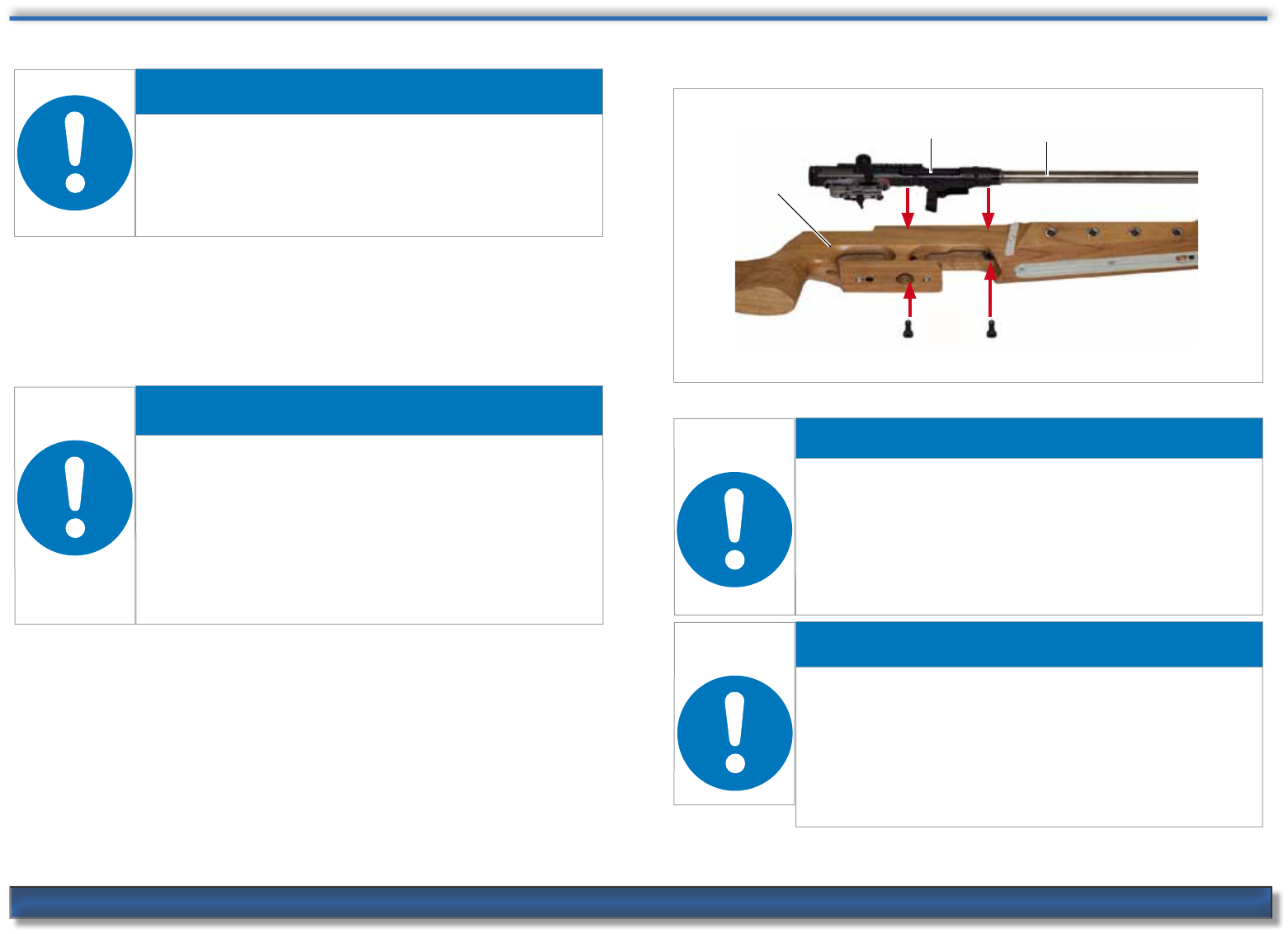

Fig.2 Fijación del sistema
Para apretar correctamente los tornillos de
fijación del sistema [a], ANSCHÜTZ recomienda
utilizar una llave dinamométrica modelo 4405
(Nº ref. 001176), que debe ajustarse a 5 nm.
Al apretar, se oirá y se notará un clic, que signi-
fica que se ha alcanzado el valor ajustado.
ADVERTENCIA
Tras el primer montaje del sistema [5] pueden
aparecer depósitos de madera de la culata.
ANSCHÜTZ recomienda por tanto volver a aflo-
jar los tornillos de fijación del sistema [a] des-
pués de un tiempo y apretarlos de nuevo según
se indica en el capítulo 8.
ADVERTENCIA
$$ Antes$de$cada$disparo$debe$comprobarse$que$la$fijación$del$sistema$esté$correctamente$colocada.
10
[a] [a]
