X Desserrez la vis de blocage [x].
X Retirez la plaque de couche [16] du support.
X Sa remise en place s'effectue de la même façon,
mais dans le sens inverse
 
X Desserrez les vis de blocage [x] et [z].
X Vissez ou dévissez les vis moletées [y] pour obtenir l'inclinaison
et la longueur voulues.
X Déplacez la plaque de couche [16] vers le haut ou vers le bas
pour obtenir la hauteur voulue.
X Resserrez les vis de blocage [x] et [z].
$$ Si$vous$ne$desserrez$que$la$vis$de$blocage$[z],$vous$ne$pourrez$régler$que$la$hauteur$$
de$la$plaque$de$couche$[16].
[16]
[x]
[y]
[y]
[z]

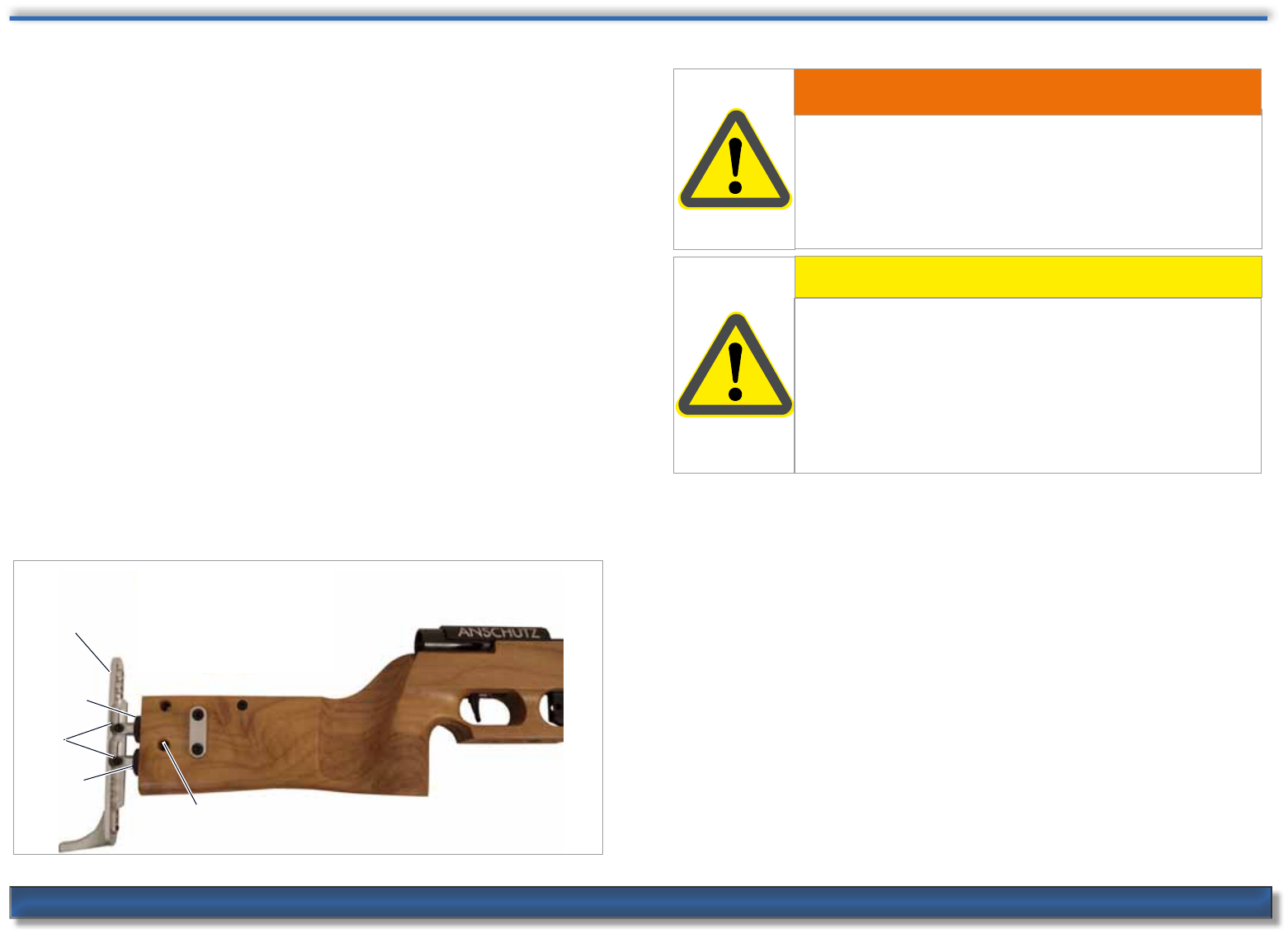

Fig. 23 Plaque de couche

Danger de mort !
Danger de mort lorsque l'arme est chargée.
h Avant d'effectuer tout réglage, assurez-vous
que l'arme est déchargée.

Dommages matériels !
Risque d'endommagement de la détente durant son
remplacement si la culasse n'est pas ouverte.
h Ouvrez la culasse avant de remplacer la détente.


[16]
[x]
[y]
[y]
[z]
