X Presionar la palanca del cerrojo [2] hacia abajo en el sentido
de las agujas del reloj hasta que el cerrojo [3] quede
montado (se puede escuchar claramente cómo encaja).

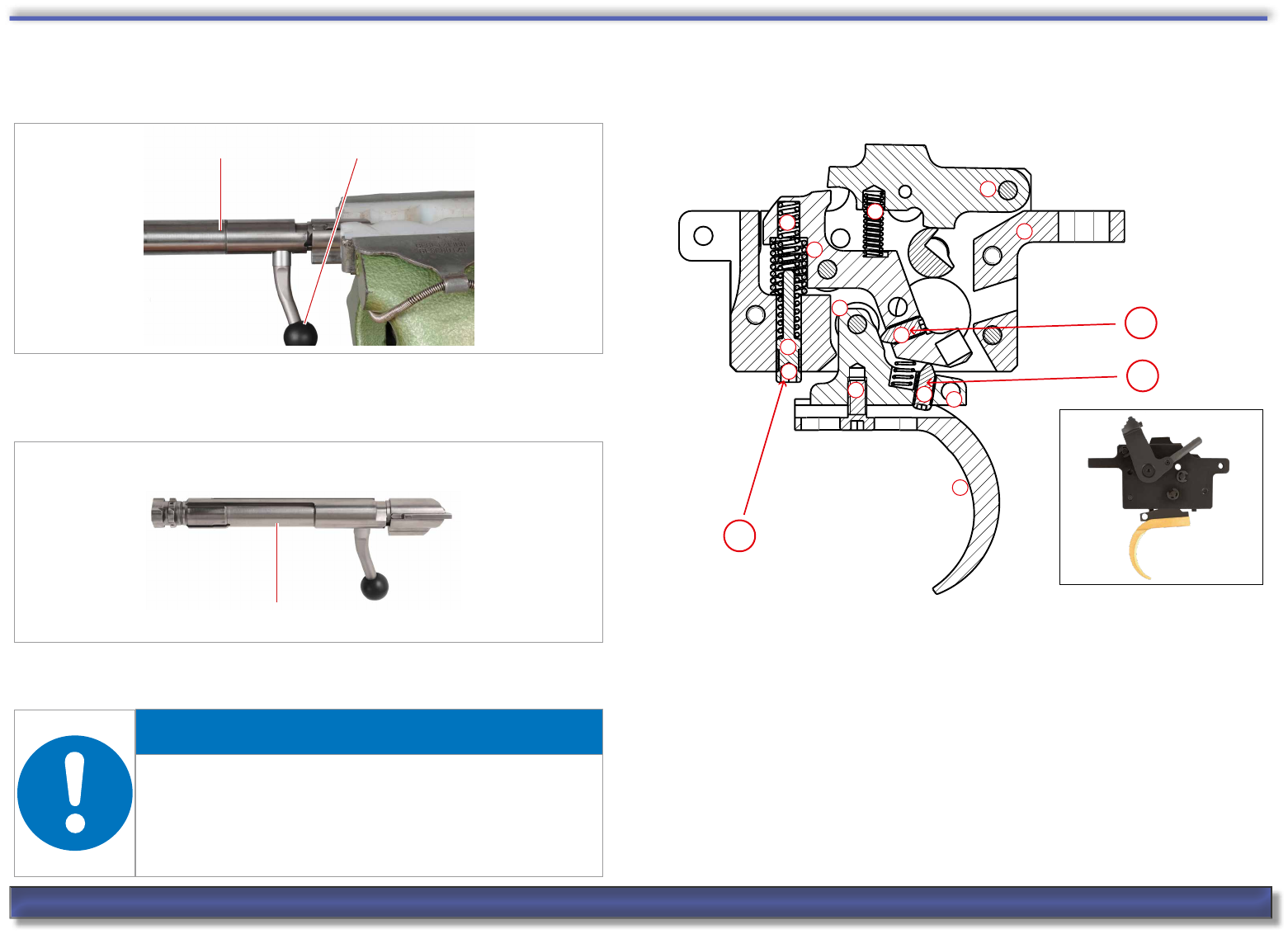

Fig. 27 Presionar hacia abajo la palanca de carga
9 El cerrojo [3] está montado.
Fig.28 Cerrojo montado
18
[2][3]
[3]
12 Disparador
Descripción Conjunto de disparador 5781 D:
1 Fiador del disparador
2 Alojamiento del disparador
3 Tornillo de ajuste del cruce de
las uñetas del gatillo
4 Cola del disparador
5 Tornillo de ajuste del recorrido
del primer tiempo
6 Lengüeta del disparador
7 Tornillo cilíndrico del ajuste de
la lengüeta del disparador
8 Muelle de presión
9 Tornillo de ajuste del
peso del disparador
10 Mandril guía
11 Muelle de presión
12 Pieza de desviación
13 Muelle de presión
ANSCHÜTZ recomienda que el espacio de cabeza
(headspace) sea revisado por un fabricante de
armas autorizado a intervalos regulares.
