10.2 Montar
X Montar el cerrojo (véase el capítulo 11).
X Colocar el cerrojo [3] en el alojamiento del cerrojo [5]
(la ranura-guía señala hacia abajo) y desplazar el cerrojo [3]
hacia delante hasta que engatille (en la dirección de
la flecha).

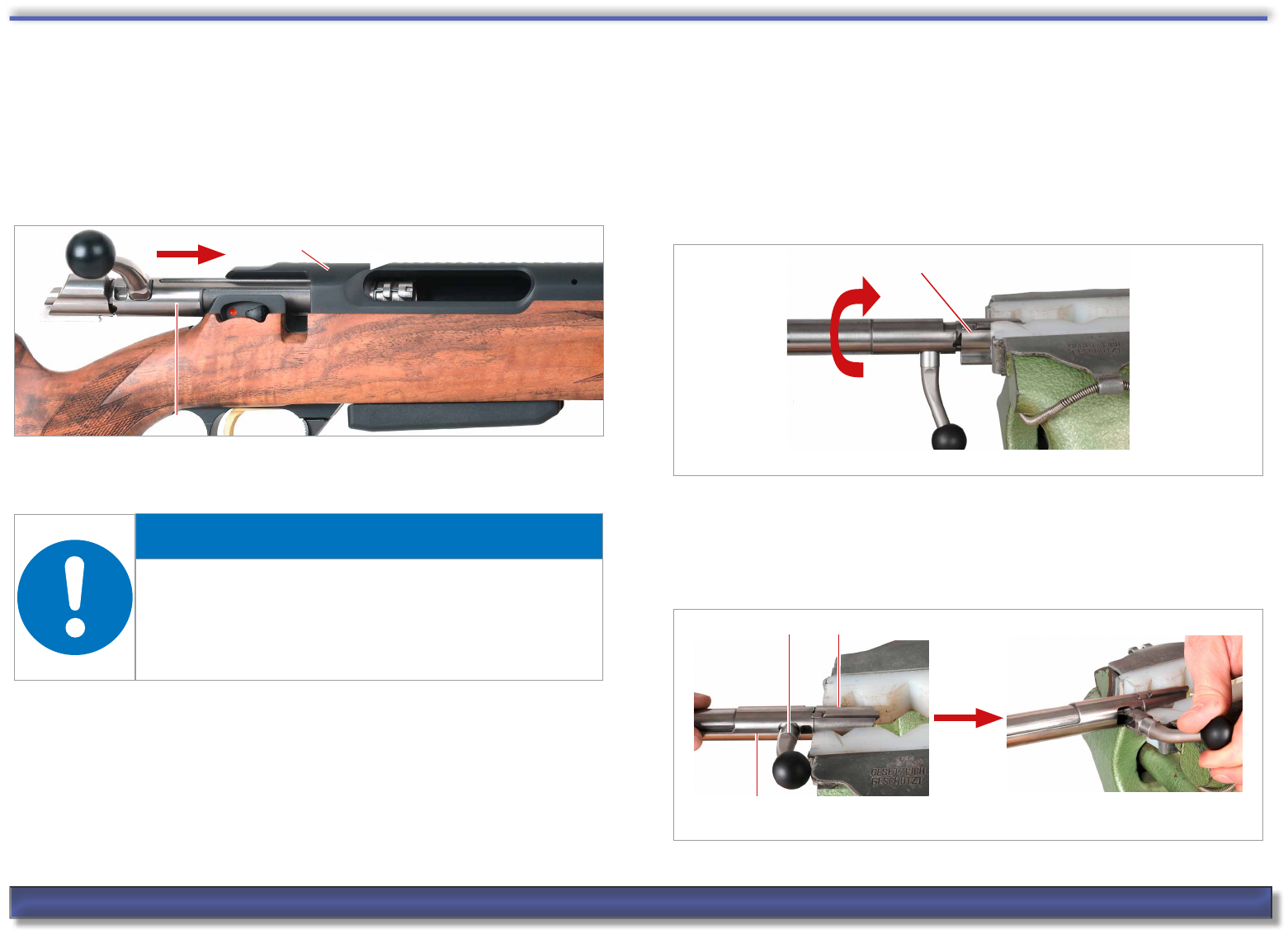

Fig. 20 Montar el cerrojo
9 El cerrojo queda montado.
El cerrojo [3] sólo podrá colocarse en su alojamiento
[5] cuando el propio cerrojo esté montado.
ADVERTENCIA
11 Cerrojo
11.1 Desarmar el cerrojo
X Desarmar el cerrojo (véase el capítulo 10).
X Desmontar el cerrojo (girar el cerrojo en sentido contrario al
capuchón de cerrojo [x] hasta desmontar la aguja percutora).
Fig. 21 Desmontar el cerrojo
X Presionar el cilindro de cerrojo [z] en la dirección del
capuchón de cerrojo [x] y, simultáneamente, tirar de la
palanca de carga [y] extrayéndola del cilindro de cerrojo.
Fig. 22 Extraer la palanca de carga
16
[x]
[x][y]
[z]
[5]
[3]
