Étape 3: Ventilation
•
Fixez le obturateur du clapet sur le dessus du ventilateur. (voir figure # 3)
•
Laissez le tuyau de conduit aller à l’intérieur du trou du plafond. (voir figure # 4)
• Mesurez la longeur de conduit métallique circulaire de 6 pouces nécessaire du connecteur de
régulateur / conduit au fond de clouage du réseau de gaines dans le plafond. Connectez le conduit au
connecteur régulateur / conduit et scellez avec du ruban à conduit.
Étape 4 : Électrique
• Utilisez la `S` crochet fourni pour supporter les cheminées pendant l’alimentant les fils électriques.
(voir figure # 5)
• Retirez le revêtement protecteur de la cheminée inférieure. Glissez soigneusement la cheminée inférieure
vers le bas dans la cheminée supérieur. Glissez les cheminées sur les bride de fixation angulaires.
•
Passez le câble d’alimentation à travers les cheminées. (voir figure # 6)
• Connectez le câble d’alimentation à la boîte de service sur la bride de fixation du plafond.
INSTALLATION CONTINUE:

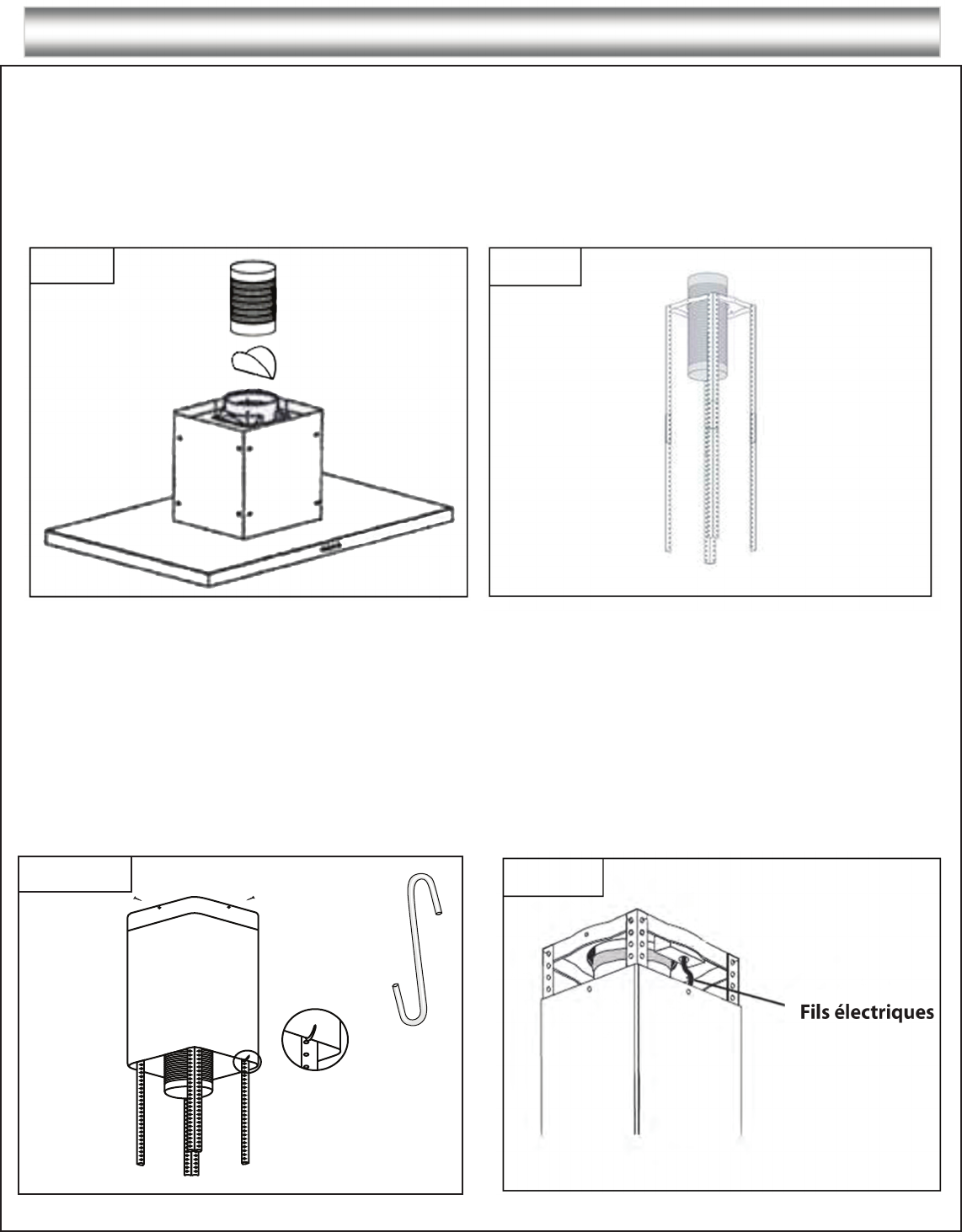

Fig # 3
