Données techniques :
Branchement RCA + DIN 5 pôles : Entrée 5 mV/100 kohms/1 kHz. Entrée max. 30 mV
Sortie 450 mV/100 kohms/1kHz
Plage de fréquence : 18 Hz - 20000 Hz
Rapport signal/bruit : au mieux 50 dB
Dimensions : 100x65x35 mm
Alimentation externe : Primaire : 230 V~50 Hz, 8,7 W
Secondaire 12 V = 300 mA, 3,6 VA
ATTENTION
Si un bourdonnement est produit lors du raccordement d’un tourne-disque avec des
connecteurs RCA, branchez le câble masse sur l'une des vis du boîtier Easy-Phono. Pour
cela, dévissez précautionneusement une vis, effectuez une boucle avec la partie dénudée
du câble masse et positionnez-le autour de la vis dévissée. Vous pouvez alors la revisser
avec le câble masse.
Fiche technique
Egaliseur et préamplificateur stéréo avec branchements RCA
et 5 pôles DIN.
Cet appareil permet de raccorder un tourne-disque avec tête de lecture magnétique à
une chaîne Hi-Fi sans entrée phono spécifique. Le préamplificateur fournit un ajustement
optimal des niveaux et l’égalisation des signaux musicaux disponibles sur le disque.

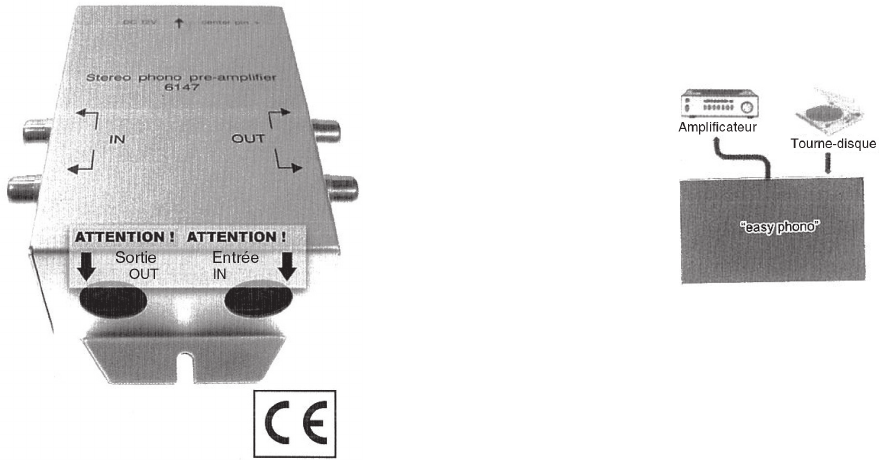

Veuillez respecter le schéma ci-dessous pour l’utilisation des branchements RCA ou DIN.
Utilisez seulement le bloc d’alimentation fourni !
