Operation Manual

Mainbord FCS350

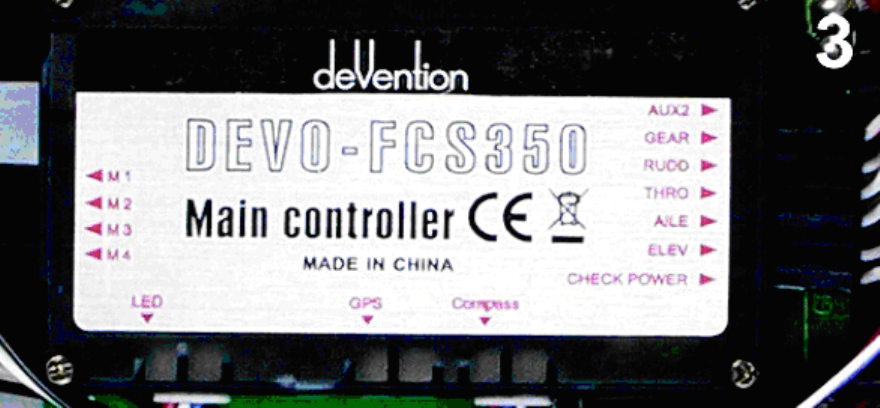

Am eingebauten Mainboard Devo-FCS350 laufen alle wichtigen Informationen

zusammen. Hier werden neben den Motoren und Reglern auch das Kompass Modul

und das GPS angeschlossen. Das Mainbord ist direkt mit dem RX-702 verbunden.

Sind Sie Besitzer eines Senders vom Fremdherstellern, haben Sie hier auch die

Möglichkeit, den RX gegen den des Fremdherstellers einzusetzen.

Powerboardanschlüsse 1,2,3, 4.

Es wird ein Sender mit mindestens 5 Kanälen benötigt sowie ein Dreiwegeschalter für

den Kanal 5, der für Position 0/1/2 die Werte -100/0/100 ausgibt.

 Aux Freier Anschluss

 Gear Dreiwegeschalter Manual, Position Halten, Go Home

 Rudd Rudder Kontrolle

 Thro Throttle Kontrolle

 Aile Aileron Kontrolle

 Elev Elevator Kontrolle

 Check Power LiPo Checker

 LED LED Anschluss

 GPS GPS Anschluss

 Compass Kompass Module Anschluss

An der Box finden Sie auch einen USB Anschluss. Über diesen werden

Systemupgrades ausgeführt.
