Legende: 819400-2

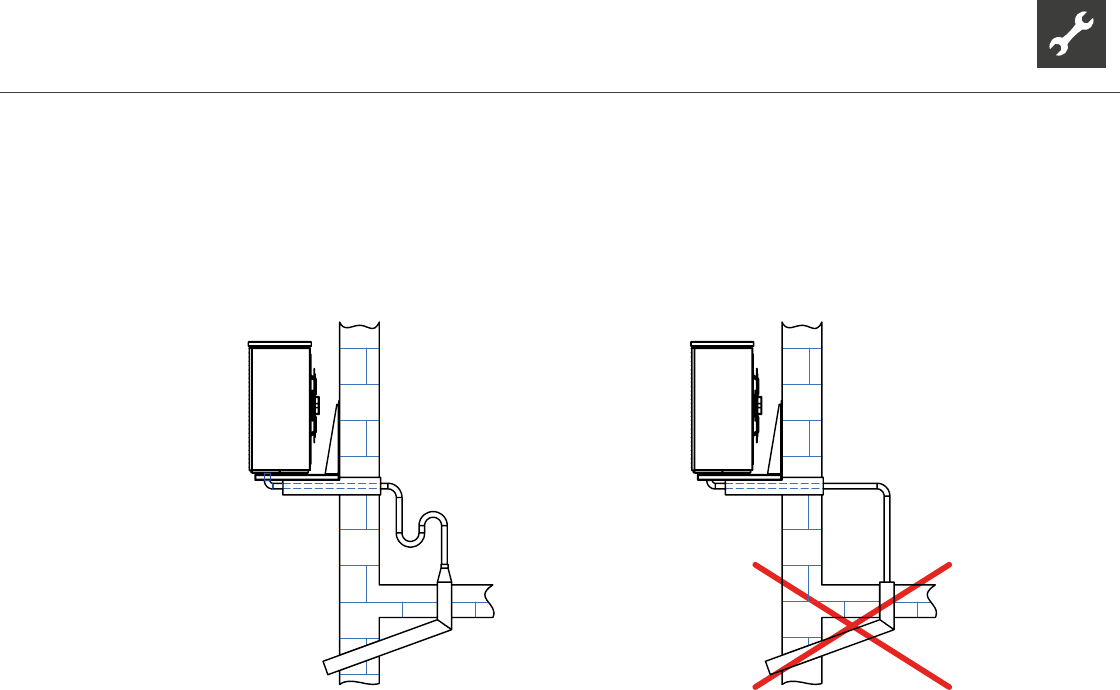

Aufstellungshinweise für Anschluss der Kondensatleitung innerhalb des Gebäudes
.
Wichtig: Beim Anschluss der Kondensatleitung innerhalb eines Gebäudes muß ein Syphon
eingebaut werden, der mit dem Abussrohr luftdicht abschließt (siehe Abbildung 2a).
An der Kondensatabussleitung der Wärmepumpe dürfen keine zusätzlichen
Abussleitungen angeschlossen werden. Die Abussleitung in Richtung Kanalisation
muß frei sein. D.h. nach der Anschlussleitung der Wärmepumpe darf weder eine
Rückschlagklappe noch ein Syphon eingebaut werden.
In allen Fällen (Abbildung 2a) muß gewährleistet sein, dass das Kondenswasser frostfrei
abgeführt wird.
2a
2b
Legende: 819400-2
Technische Änerungen vorbehalten.
Aufstellungshinweise für Anschluß der Kondensatleitung innerhalb des
Gebäudes.
Wichtig: Beim Anschluss der Kondensatleitung innerhalb eines Gebäudes muss ein Syphon
eingebaut werden, der mit dem Abflussrohr gasdicht abschließt (siehe Abbildung 2a).
An der Kondensatabflussleitung der Wärmepumpe dürfen keine zusätzlichen
Abflussleitungen angeschlossen werden. Die Abflussleitung in Richtung Kanalisation
muss frei sein. D.h. nach der Anschlussleitung der Wärmepumpe darf weder eine
Rückschlagklappe noch ein Syphon eingebaut werden.
In allen Fällen (Abbildung 2a) muss gewährleistet sein, dass das Kondenswasser frostfrei
abgeführt wird.
8 7 6 5
4 3 2 1
www.alpha-innotec.de
D - 95359 Kasendorf
Industriestraße 3
Alpha-InnoTec GmbH
Schutzvermerk nach DIN 34 beachten
2
2
Ers. d.
Ers. f.
A
B
C
D
E
F
F
E
D
C
B
A
4 3 2 1
Benennung
Aufstellungshinweise
Kondensatablauf
819400
-
Zust. Änderungstext
Datum
10.6.2011
DM
Von
Blatt
von
Werkstoff
Gewicht
Maßstab
1:40
Det. Maßstab
Datum Name
Erstellt
Gepr.
Norm.
9.6.2011
Markieton
10.6.2011
Markieton
toleranz
Allgemein-
DIN ISO 2768 -c
Oberflächen
ArtikelNr.
LWD 50A(RX) – LWD 70A (RX),
LWD 90A
Anschluss Kondensatleitung
innerhalb
