Legende: 819400-1

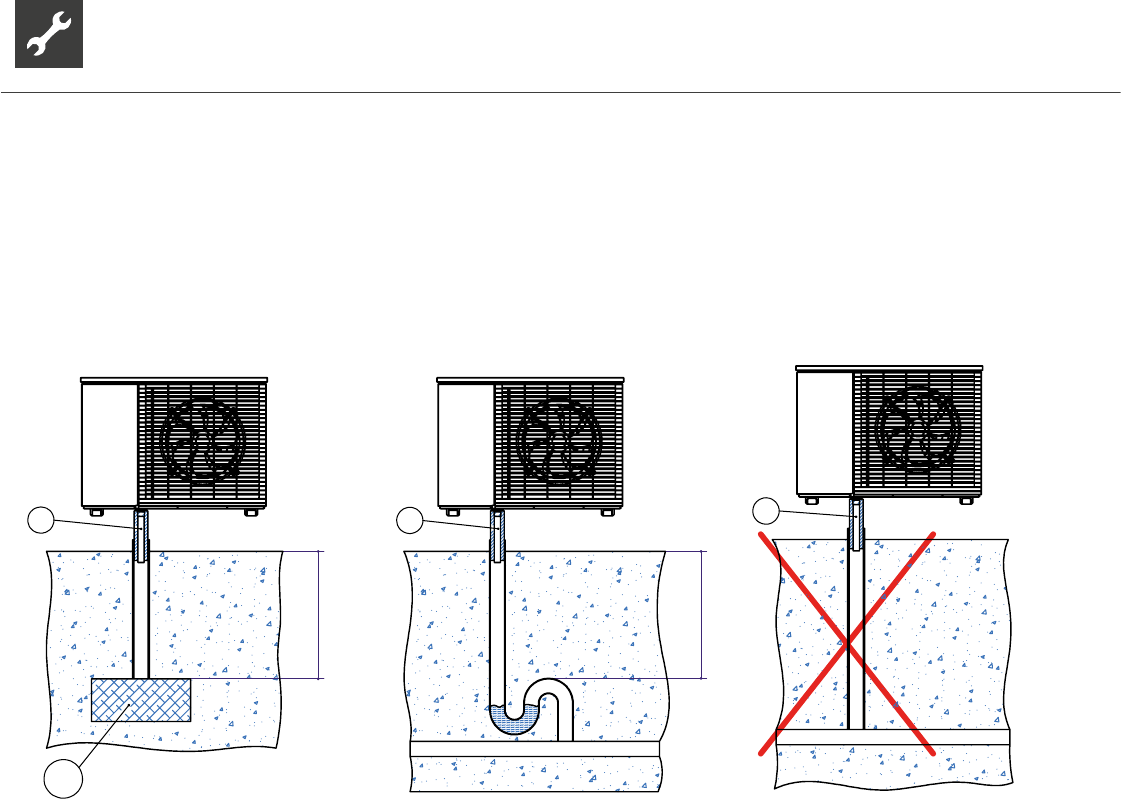

Aufstellungshinweise für Anschluss der Kondensatleitung außerhalb des Gebäudes
KS Kiesschicht zur Aufnahme von bis zu 50l Kondenswasser pro Tag
als Pufferzone zum Versickern.
3 Kondensatablaufrohr DN 40
Wichtig: Beim direkten Einleiten des Kondenswassers in die Erde (Abbildung 1a)
muß das Kondensatablaufrohr (3) zwischen Boden und Wärmepumpe isoliert werden.
Wichtig: Bei direktem Einleiten des Kondenswassers in eine Abwasser- oder
Regenwasserleitung muß ein Syphon gesetzt werden (Abbildung 1b). Es muß ein
oberhalb des Bodenreichs gedämmtes und senkrecht verlegtes Kunststoffrohr
verwendet werden. Weiterhin dürfen im Abussrohr keine Rückschlagklappen oder
ähnliches installiert sein. Das Kondensatablaufrohr muß so angeschlossen werden,
dass das Kondensat frei in die Hauptleitung einießen kann. Wird das Kondensat in
Drainagen oder in die Kanalisation abgeleitet, ist auf eine Verlegung mit einem Gefälle zu achten.
In allen Fällen (Abbildung 1a und Abbildung 1b) muß gewährleistet sein,
dass das Kondenswasser frostfrei abgeführt wird.
0,9m
KS
3
0,9m
1b
3
1c
3
1a
Legende: 819400-1
Technische Änderungen vorbehalten.
Aufstellungshinweise für Anschluß der Kondensatleitung außerhalb des
Gebäudes.
KS Kiesschicht zur Aufnahme von bis zu 50l Kondenswasser pro Tag
als Pufferzone zum versickern.
3 Kondensatablaufrohr DN 40
Wichtig:
Beim direkten Einleiten des Kondenswassers in die Erde (Abbildung 1a),
muss das Kondensatablaufrohr (3) zwischen Boden und Wärmepumpe isoliert werden.
Wichtig:
Bei direktem Einleiten des Kondenswassers in eine Abwasser- oder
Regenwasserleitung muss ein Syphon gesetzt werden (Abbildung 1b). Es muss ein
oberhalb des Bodenreichs gedämmtes und senkrecht verlegtes Kunststoffrohr
verwendet werden. Weiterhin dürfen im Abflussrohr keine Rückschlagklappen oder
ähnliches installiert sein. Das Kondensatablaufrohr muss so angeschlossen werden,
dass das Kondensat frei in die Hauptleitung einfließen kann. Wird das Kondensat in
Drainagen oder in die Kanalisation abgeleitet, ist auf eine Verlegung mit einem Gefälle
zu achten.
In allen Fällen (Abbildung 1a und Abbildung 1b) muss gewährleistet sein,
dass das Kondenswasser frostfrei abgeführt wird.
8
7
6
5
4
3
2
1
www.alpha-innotec.de
D - 95359 Kasendorf
Industriestraße 3
Alpha-InnoTec GmbH
1
2
Ers. d.
Ers. f.
A
B
C
D
E
F
F
E
D
C
B
A
4
3
2
1
Benennung
Aufstellungshinweise
Kondensatablauf
819400
-
Zust.
Änderungstext
Datum
10.6.2011
DM
Von
Blatt
von
Werkstoff
Gewicht
Maßstab
1:40
Det. Maßstab
Datum
Name
Erstellt
Gepr.
Norm.
9.6.2011
Markieton
10.6.2011
Markieton
toleranz
Allgemein-
DIN ISO 2768 -c
Oberflächen
ArtikelNr.
Schutzvermerk ISO 16016 beachten
Anschluss Kondensatleitung
außerhalb
LWD 50A(RX) – LWD 70A(RX),
LWD 90A
