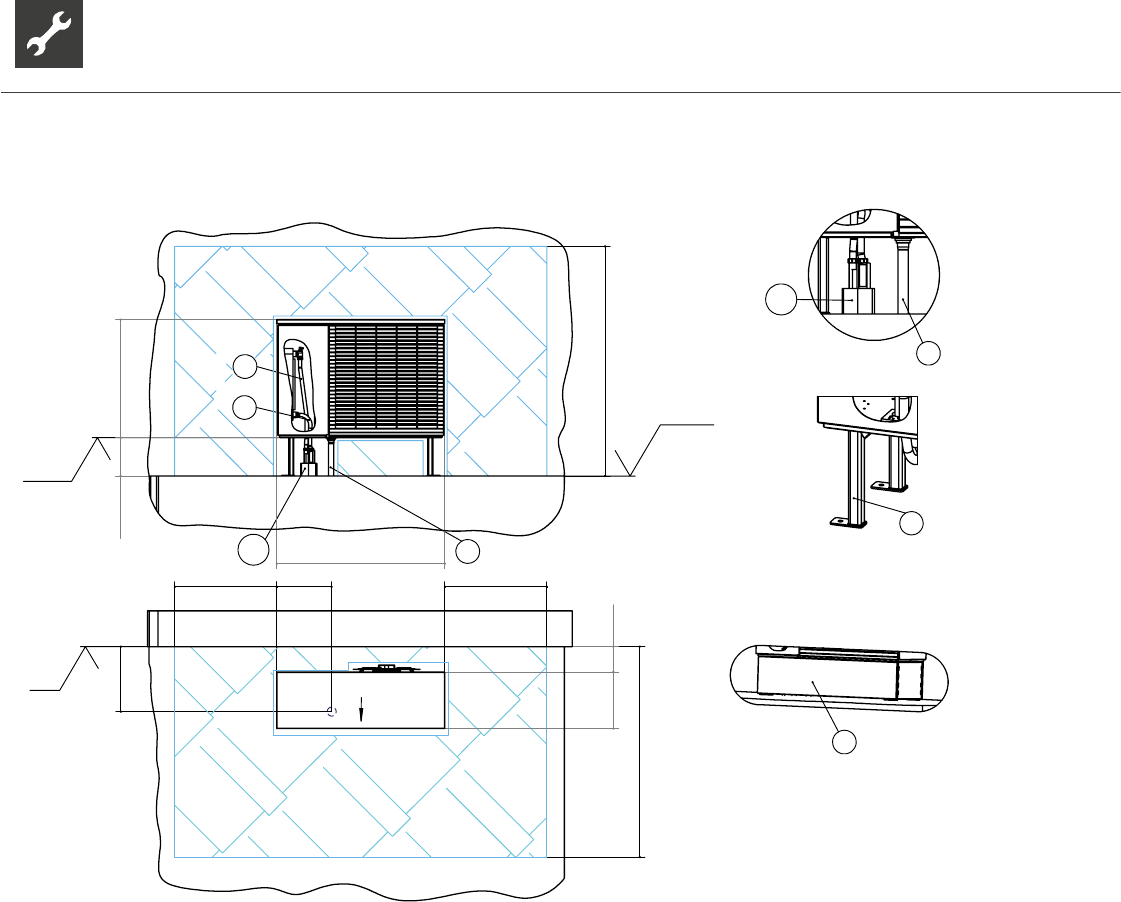

Legende: 819393-4c
Technische Änderungen vorbehalten.
Alle Maße in mm.
V4 Variante 4
A Vorderansicht
C Draufsicht
V Detailansicht Verkleidung
Y Detailansicht Kondensatleitung außerhalb Gebäude
Z Detailansicht Bodenbefestigung
FA Fertigaußenfassade
UKG Unterkante Gerät
OKF Oberkante Fundament
LR Luftrichtung
FS Freiraum für Servicezwecke
1 Heizwasservorlauf (Zubehör)
2 Heizwasserrücklauf (Zubehör)
5 Kondensatablauf / Syphon (Aufstellungshinweise Kondensatablauf siehe Bedienungsanleitung)
7 Konsole für Bodenbefestigung (Zubehör)
8 Verkleidung Bodenkonsole (Zubehör)
12 Hydraulische Verbindungsleitung
V4
Y
Z
A
