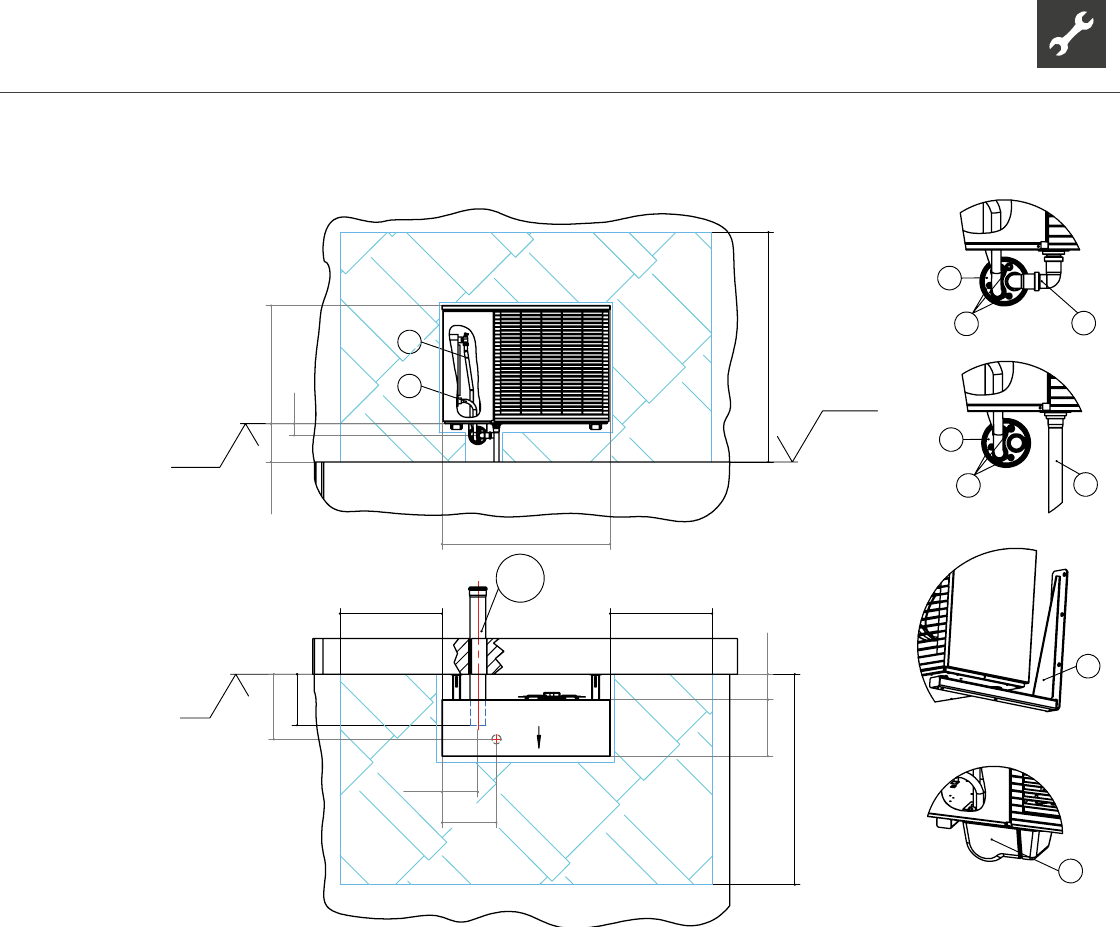

Legende: 819393-1c
Technische Änderungen vorbehalten.
Alle Maße in mm.
V1 Variante 1
A Vorderansicht
C Draufsicht
V Detailansicht Verkleidung
W Detailansicht Wandbefestigung
X Detailansicht Kondensatleitung innerhalb Gebäude
Y Detailansicht Kondensatleitung außerhalb Gebäude
FA Fertigaußenfassade
UKG Unterkante Gerät
OKB Oberkante Boden
LRO Leerrohr KG DN 125, Øa 125, bauseits kürzen
LR Luftrichtung
FS Freiraum für Servicezwecke
1 Heizwasservorlauf (Zubehör)
2 Heizwasserrücklauf (Zubehör)
3 Kabeldurchführung
4 Wanddurchführung (Zubehör)
5 Kondensatablauf / Syphon (Aufstellungshinweise Kondensatablauf siehe Bedienungsanleitung)
6 Konsole für Wandbefestigung (Zubehör)
8 Verkleidung Wanddurchführung (Zubehör)
1320
930
>
300
93
FS >
1800
A
1
2
X
C
W
Y
V
UKG
OKB
4
5
3
510
445 200
430
400
FS >
800
FS >
800
FS >
1650
282
LR
LRO
FA
6
4
5
3
8
Legende: 819393-1c
Technische Änderungen vorbehalten.
Alle Maße in mm.
V1 Variante 1
A Vorderansicht
C Draufsicht
V Detailansicht Verkleidung
W Detailansicht Wandbefestigung
X Detailansicht Kondensatleitung innerhalb Gebäude
Y Detailansicht Kondensatleitung außerhalb Gebäude
FA Fertigaußenfassade
UKG Unterkante Gerät
OKB Oberkante Boden
LRO Leerrohr KG DN 125, Øa 125, bauseits kürzen
LR Luftrichtung
FS Freiraum für Servicezwecke
1 Heizwasservorlauf (Zubehör)
2 Heizwasserrücklauf (Zubehör)
3 Kabeldurchführung
4 Wanddurchführung (Zubehör)
5 Kondensatablauf / Syphon (Aufstellungshinweise Kondensatablauf siehe Bedienungsanleitung)
6 Konsole für Wandbefestigung (Zubehör)
8 Verkleidung Wanddurchführung (Zubehör)
V1
8
7
6
5
4
3
2
1
www.alpha-innotec.de
D - 95359 Kasendorf
Industriestraße 3
Alpha-InnoTec GmbH
1
10
Ers. d.
Ers. f.
A
B
C
D
E
F
F
E
D
C
B
A
4
3
2
1
Benennung
Aufstellungsplan
LWD 50/70A
819393
c
b
a
-
Zust.
Änderungstext
PEP 006/2011
PEP 003/2012
ÄM 063/2012
PEP 006/2011
Datum
10.6.2011
27.6.2011
20.6.2012
6.2.2013
DM
Von
RE
DM
DM
Blatt
von
Werkstoff
Gewicht
Maßstab
1:40
1:30
Det. Maßstab
Datum
Name
Erstellt
Gepr.
Norm.
30.5.2011
Markieton
11.2.2013
Markieton
toleranz
Allgemein-
DIN ISO 2768 -c
Oberflächen
ArtikelNr.
Schutzvermerk ISO 16016 beachten
Aufstellungsplan Wandkonsole
MIT WANDDURCHFÜHRUNG
LWD 50A(RX) – LWD 70A(RX),
LWD 90A
