Bezeichnung:
Seite: 2/2
Zeichnungsnummer: 823170
Datei: 823170 Leistungs- Druckverlustkurven LWD 70ARX.xls
Änd./Ä.M./Ersteller/Datum Leistungs-Druckverlustkurven
- / PEP003-2012 / Mödder / 01.08.2012 LWD 70ARX
EER Energy efficiency ratio / Kühlleistungszahl
Temp
ws Temperatur Wärmesenke
Q0 Kühlleistung
Pe Leistungsaufnahme
823170
0
2
4
6
8
10
12
14
16
10 15 20 25 30 35 40 45
Tempws(°C)
Q0(kW)
7°C 18°C
1
2
3
4
5
6
7
8
10 15 20 25 30 35 40 45
Temp
ws
(°C)
EER
0
1
2
3
4
10 15 20 25 30 35 40 45
Temp
ws
(°C)
Pe (kW)

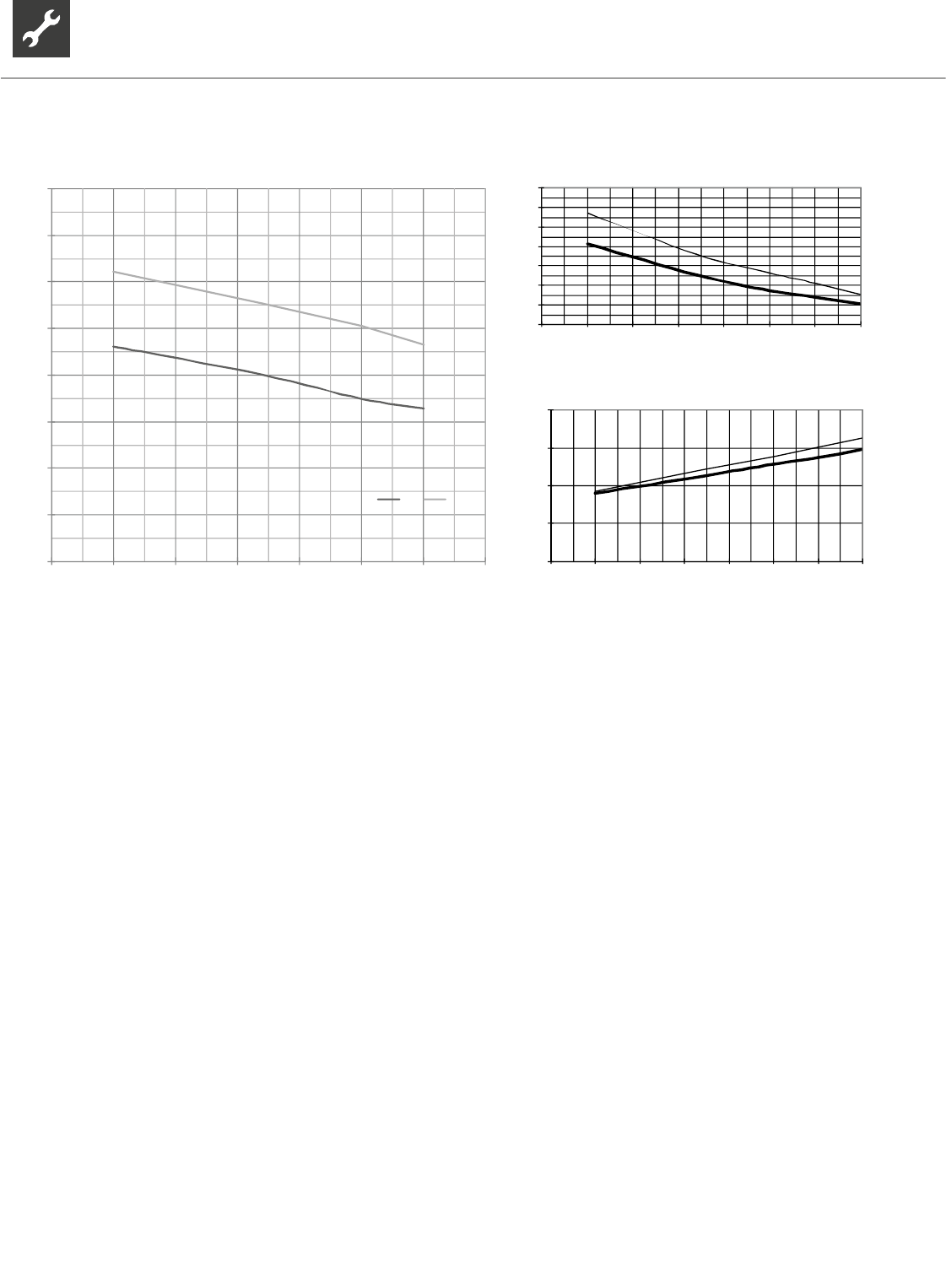

LWD 70A/RX Kühlbetrieb Leistungskurven
Legende: DE823134L/190313
“© Volumenstrom Kühlwasser
Temp¤ Temperatur Wärmesenke
Q0 Kühlleistung
Pe Leistungsaufnahme
EER Energy efciency ratio / Kühlleistungszahl
∆p” Druckverlust Wärmepumpe
VD Verdichter
