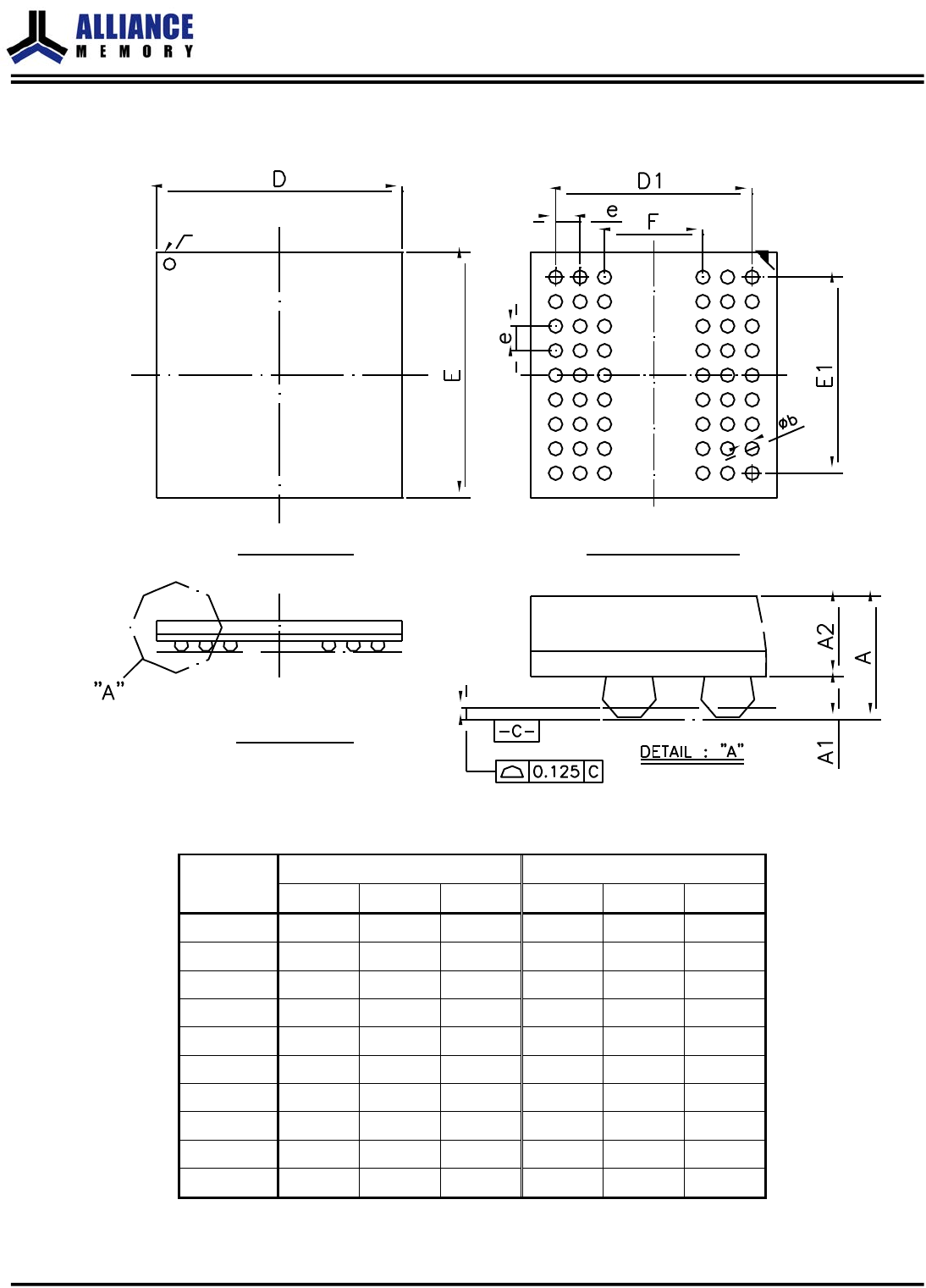

Figure 44. 54 Ball TFBGA Package Outline Drawing Information
TOP View
Bottom View
Side View
A1 INDEX
Symbol
Dimension in inch
Dimension in mm
Min
Nom
Max
Min
Nom
Max
A
--
--
0.047
--
--
1.20
A1
0.010
0.012
0.014
0.25
0.30
0.35
A2
--
0.033
--
--
0.85
--
D
0.311
0.315
0.319
7.90
8.00
8.10
E
0.311
0.315
0.319
7.90
8.00
8.10
D1
--
0.252
--
--
6.40
--
E1
--
0.252
--
--
6.40
--
e
--
0.031
--
--
0.80
--
b
0.016
0.018
0.020
0.40
0.45
0.50
F
--
0.126
--
--
3.20
--
