Operation Manual

26 WZ16:2DX AND WZ12:2DX USER GUIDE

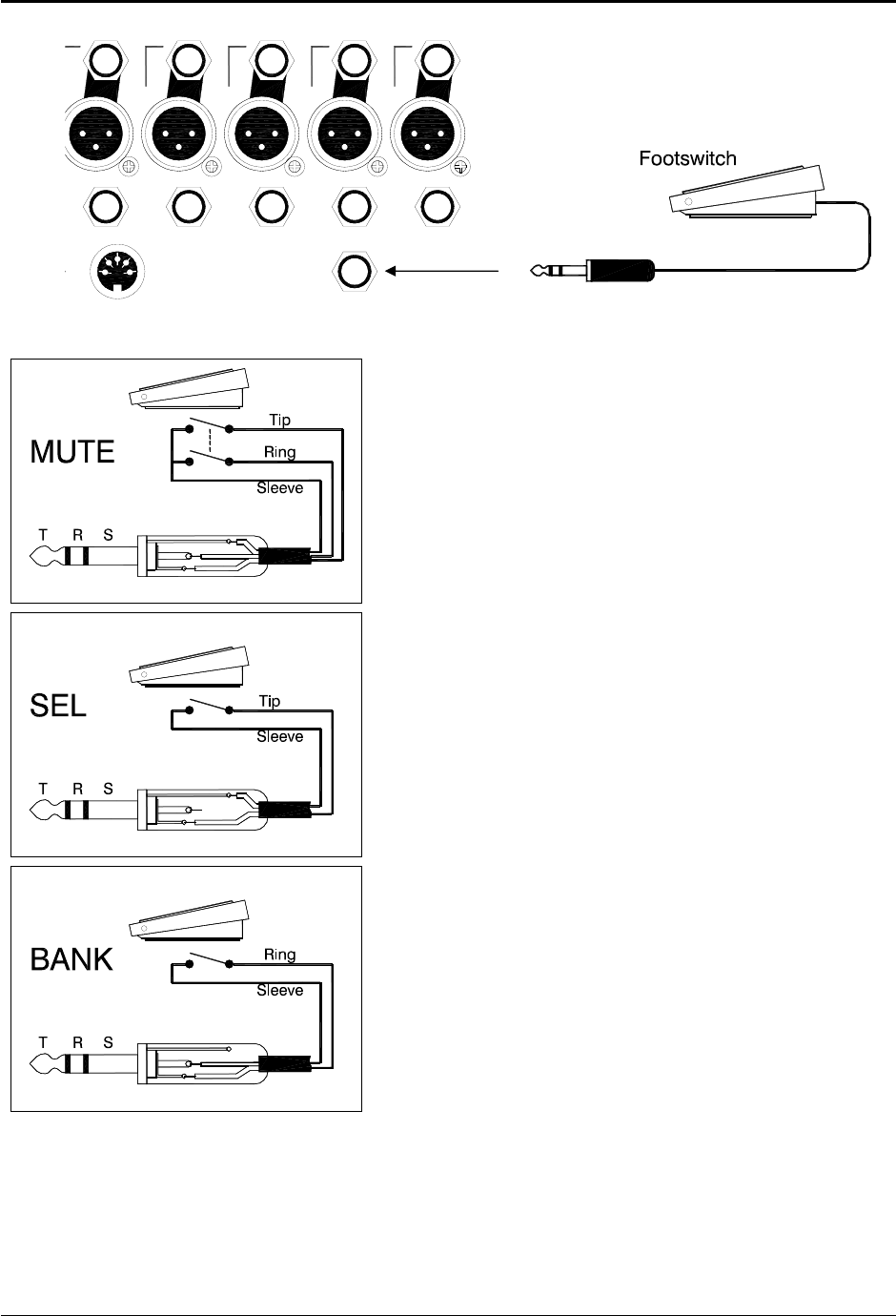

FOOTSWITCH
Ein Fußschalter kann zur Kontrolle der Effekte in die
FOOTSWITCH-Buchse an der Geräterückseite gesteckt
werden. Man verwendet einen passiven “momentary action”-
Schaltertyp, wie man ihn normalerweise in Musikinstrumenten-
Geschäften findet. Es kann allerdings notwenig sein, das
dazugehörige Kabel durch Anschluss eines 3-poligen TRS-
Stereoklinkensteckers zu modifizieren, der entsprechend der
gewünschten Funktion wie im folgend gezeigt angeschlossen
wird:
Ein ”Momentary action” Zweipol-Schalter, der die Abschirmung
mit der Steckerspitze und unabhängig davon mit dem anderen
Pol den “Ring” mit der Abschrimung kurzschliesst, wird als
Effekt-Ausschalter/-Umschalter verwendet. Mit einem
“einpoligen” Schalter wird das nicht korrekt arbeiten.
Ein einfacher Fußschalter, der die Schirmung mit der Spitze
kurzschliesst, entspricht der “Select”-Taste auf der
Gerätevorderseite, um den Effekt auszuwählen.
Wird durch einen einfachen Fußschalter die Abschirmung mit
dem Ring des Stereosteckers verbunden, entspricht das der
'Bank'-Taste, um zwischen zwei verschiedenen Effektgruppen
umzuschalten.
Man kann zwei oder drei Fußschalter an einen Stereo-
Klinkenstecker löten, um alle drei Funktionen zu erhalten.
S
O
UT
10
D
I
R
EFFECT S
IN
MIDI
DIR
OUT
9
10
IN
9
IN
DIR
OUT
DIR
8
OUT
7
8
IN
7
IN
OUT
DIR
6
6
IN
FOOT S WIT CH
EFFECT S
