Operation Manual

24 WZ16:2DX AND WZ12:2DX USER GUIDE

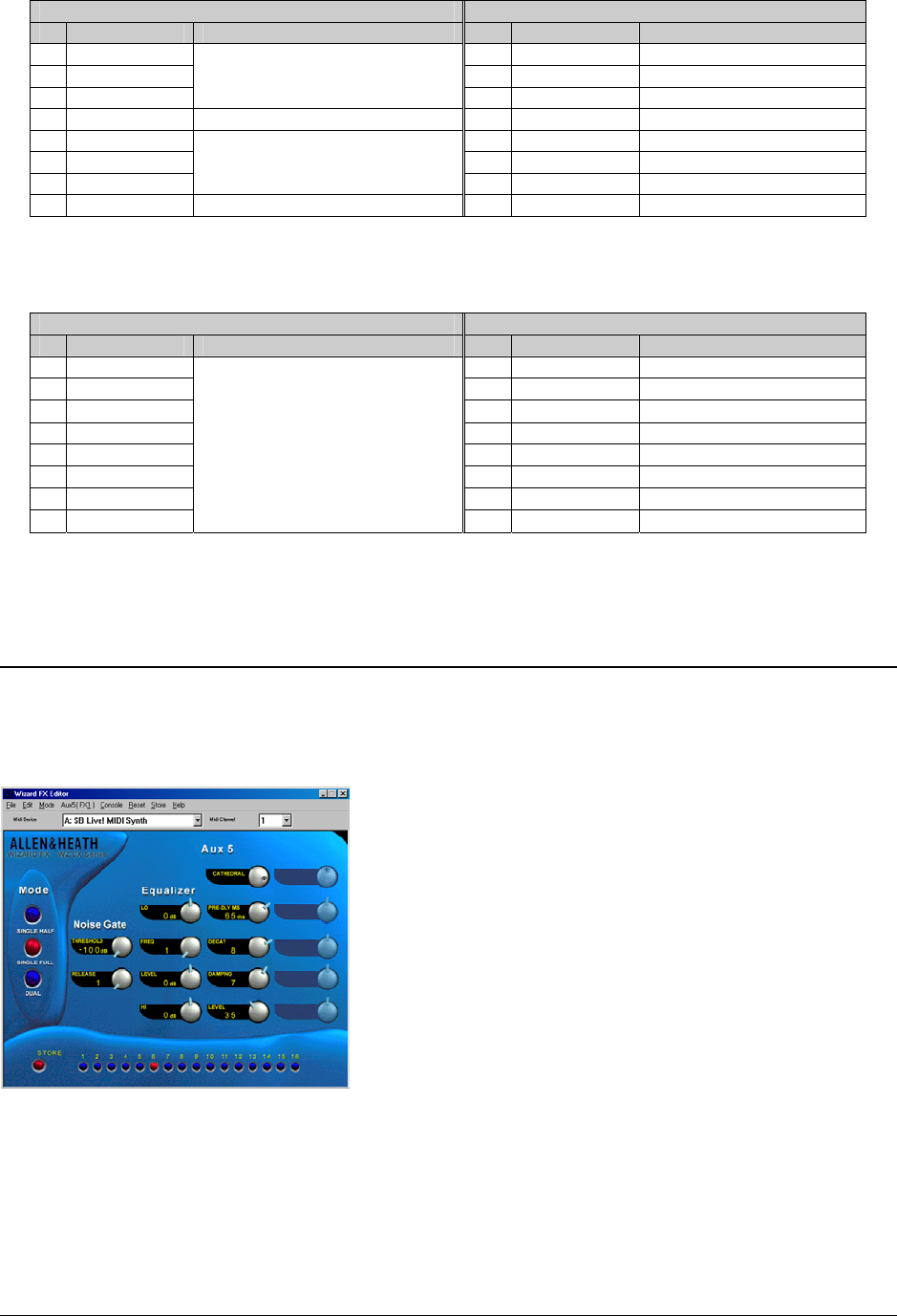

SINGLE MODE - EIN EFFEKT FÜR AUXWEG 5
PRESET 1-8 PRESET 9-16
# NAME EFFECT # NAME EFFECT
1 Stage 9 Karaoke
Stereo Gesangsecho Effekt
2 Room 10 Ping Pong
L-R Echoeffekte
3 Hall
Kurze Halleffekte mit steigender Länge
und verschiedener Helligkeit
11 Chorus
Stereo Choruseffektt
4 Plate
Typische Studio-Hallplatte
12 Slap + Rev
Slap Echo mit Hallensimulation
5 Chamber 13 Dly + Rev
Delay mit Hall
6 Cathedral 14 Echo + Rev
Echo mit Plattenhall-Effekt
7 Arena
Langer Nachhall für Sondereffekte und
die Simulation großer Räume
15 Ch + Rev
Chorus mit Hall
8 Gated Rev
Spezieller Hall effekt für Snare-Drums
16 Ph + Rev
Phaser mit Plattenhall
DUAL MODE - TWO EFFECTS UNITS FED FROM AUX5 AND AUX6
PRESET 1-8 (AUX5) PRESET 9-16 (AUX6)
# NAME EFFECT # NAME EFFECT
1 Stage 9 Stage Wie Effekt #1
2 Room 10 Room Wie Effekt #2
3 Hall 11 Hall Wie Effekt #3
4 Plate 12 Slap Dly 100ms Delay-Echo
5 Chamber 13 Delay 200ms Stereo-Delay
6 Cathedral 14 Echo Stereo Echo
7 Arena 15 Chorus Ideal für Gitarren-Chorus
8 Gated Rev
Diese Effekte entsprechen
denen in Single-Modus
16 Phaser Instrument/vocal phaser
MIDI
An der Geräterückseite gibt es eine MIDI IN Buchse. Damit können Sie den internen Effektprozessor über MIDI
kontrollieren. Sie können zum Beispiel einen MIDI-Sequencer oder anderen Controller verwenden, um Preset-
Auswahl oder An-/Ausschaltung der Effekte zu steuern.
Es können auch einzelne Effektparameter geändert werden
und diese können statt der Werkseinstellungen in die
Speicherplätze geschrieben werden. Das geht am besten mit
der Allen & Heath MixWizard FX Editor-Software, die auf
einem PC mit MIDI-Anschluss läuft. Sie können diese
kostenlos von der Allen & Heath Website herunterladen.
MIDI Channel Nummer – Die Werkseinstellung ist MIDI -
Kanal 1. Um das zu ändern, halten Sie die BANK –Taste
gedrückt, während Sie das Mischpult anschalten und benutzen
die SELECT-Taste, um schrittweise durch die Kanäle 1 bis 16
zu schalten. Die LEDs FX1-8 und BANK leuchten dabei der
Reihe nach auf. Nachdem alle MIDI-Kanäle einzeln
durchgegangen wurden, werden dabei erst alle Kanäle an und
dann alle Kanäle aus geschaltet. Lassen Sie beide Tasten los,
wenn der gew¨nschte MIDI-Kanal ausgewählt ist. Die LED
“BANK” blinkt dann zweimal, um den Kanalwechsel zu
bestätigen.
MIDI Effects Typ Umschaltung – MIDI Program Change Befehl CnH xxH
Mit n = MIDI Kanalnummer
xx = 00H to 0FH (Preset 1 bis 16)
MIDI Effekt Stummschaltung – MIDI Program Change Befehl CnH xxH
mit xx = 65H (mute on) 64H (mute off)
