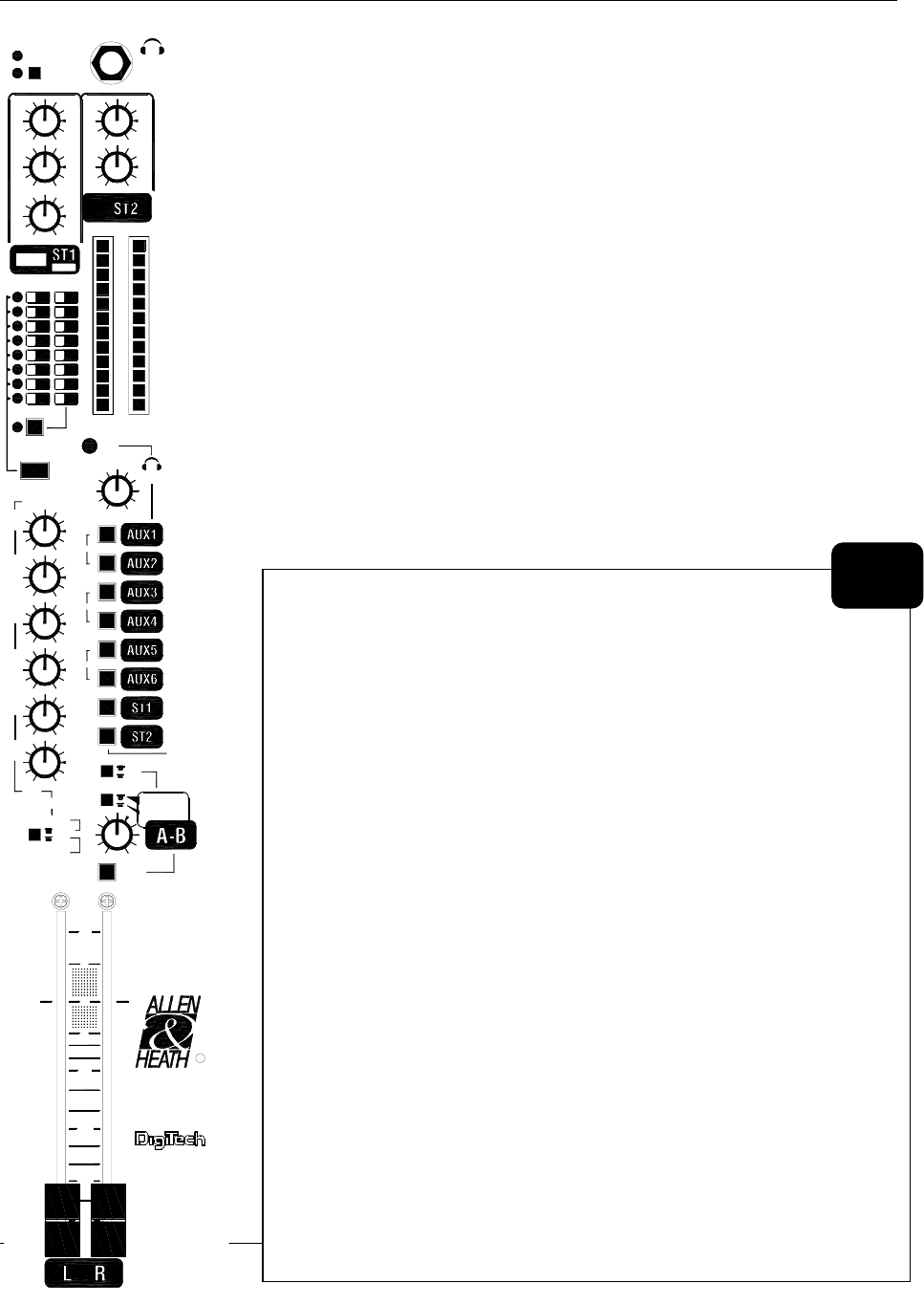

A-B
AUSGANG
Der Ausgang A-B ist ein zusätzlicher Stereo-/Monoausgang der eigenständig
als unabhängig kontrollierbarer Mix-Ausgang oder als Signal für einen lokalen
Monitorlautsprecher verwendet werden kann.
MODE SCHALTER - Dieser Schalter liegt versenkt unter der Frontplatte um
versehentliches Bedienen zu verhindern. Er wird mit einem spitzen
Gegenstand wie einem Kugelschreiber bedient. In der oberen (normalen)
Einstellung entspricht A-B der Hauptmischung L-R. Wird der Taster
eingedrückt, folgt der Ausgang der Einstellung der Monitor-Schaltergruppe
und PFL, um einen zusätzlichen “lokalen” Monitor neben den Kopfhörern zu
erhalten.
POST/PRE - Dieser versenkte Schalter wählt aus, ob das L-R-Signal zu A-
B vor oder nach den L-R Hauptfadern verwendet wird.
LEVEL - Mit diesem Reglern stellen Sie den Ausgangspegel von A-B ein.
Bis zu +10dB Verstärkung sind oberhalb des Normalpegels von ‘0’ möglich.
MONO - Kombiniert L+R zu Mono. Wenn A-B als zusätzlicher Mix-Ausgang
konfiguriert ist, bietet die MONO-Taste einen Mono-Ausgang, der ideal für
Sub-Bass Boxen und Centre-Fills sowie Mono-Aufnahmen und Broadcast-
Wege ist. Wenn A-B als zusätzlicher “lokaler Monitorweg” konfiguriert ist,
können Sie mit der MONO-Taste die Mono-Kompitbilität einer gewählten
Quelle kontrollieren. Alternativ dazu kann man auch einen lokalen Mono-
Monitor wie einen “Wedge-Bodenmonitor” damit anschliessen.
