Use and Care Manual

3

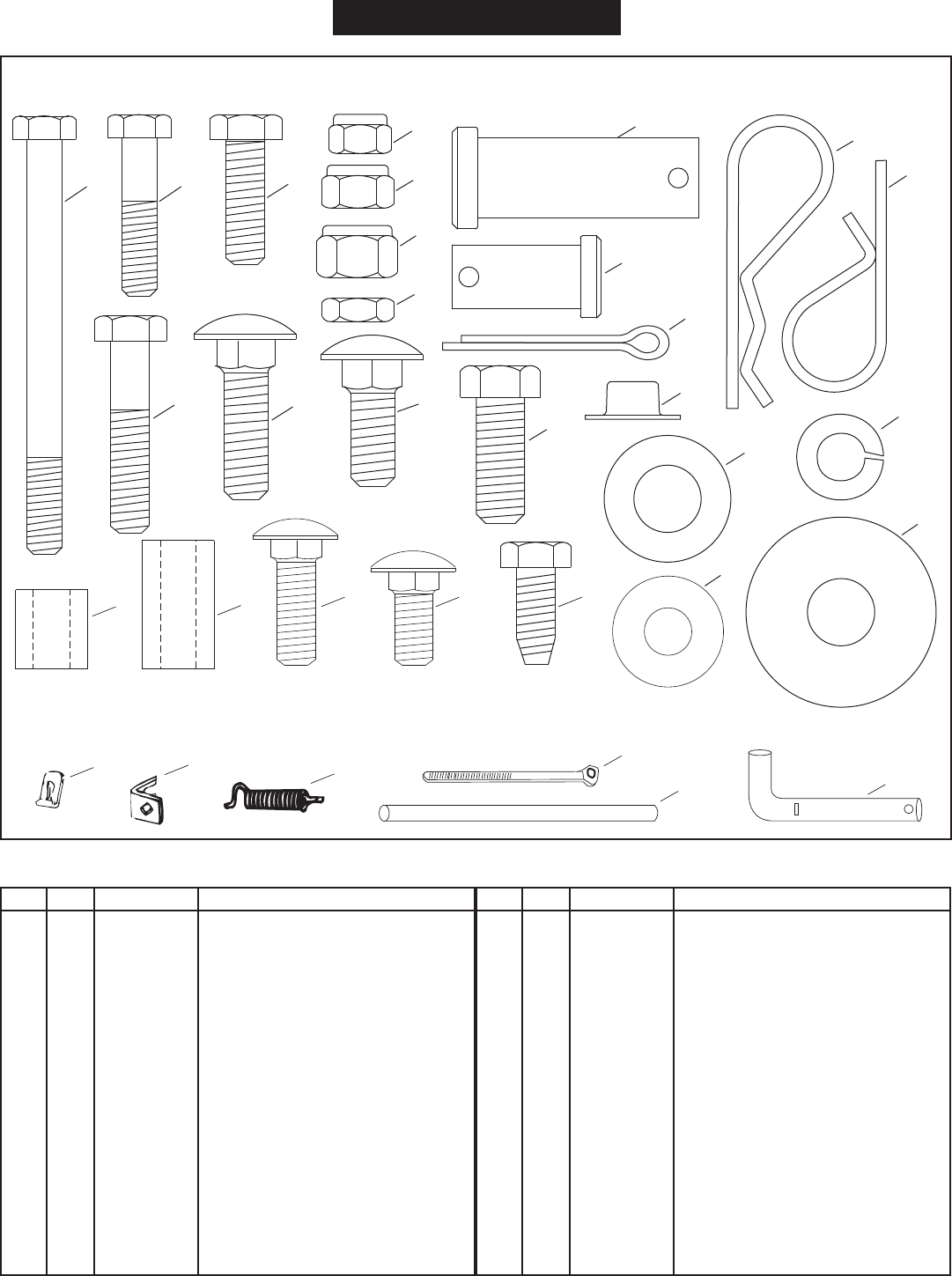

SHOWN FULL SIZE
HARDWARE PACKAGE
NOT SHOWN FULL SIZE
ENGLISH
REF QTY PART NO. DESCRIPTION
A 1 46071 HexBolt,1/4-20x3-1/4"
B 1 1509-90 HexBolt,1/4-20x1-1/4"
C 4 43063 HexBolt,5/16-18x1"
D 1 43085 HexBolt,5/16-18x1-1/2"
E 4 710-0305 CarriageBolt,3/8-16x1-1/4"
F 18 43350 CarriageBolt,3/8-16x1"
G 3 47189 NylockNut,1/4-20
H 9 47810 NylockNut,5/16-18
I 24 HA21362 NylockNut,3/8-16
J 2 712-0256 HexJamNut,5/16-24
K 1 HA3980 ClevisPin,5/8"x1-3/4"
L 2 44062 ClevisPin,1/2"x1"
M 3 43343 HairpinCotter,Large
N 4 43055 HairpinCotter,Small
O 2 43010 CotterPin,1/8"x1-1/4"
P 2 44917 Palnut,3/8"
REF QTY PART NO. DESCRIPTION
Q 4 43001 HexBolt,3/8-16x1"
R 2 43003 LockWasher,3/8"
S 3 R19171616 Washer,1/2"x1"
T 1 23658 Spacer,9/16"x5/8"
U 2 46053 Spacer,9/16"x1"
V 2 44326 CarriageBolt,5/16-18x1"
W 2 43080 CarriageBolt,5/16-18x3/4"
X 2 47630 HexBolt,5/16-18x3/4"SelfThd.
Y 4 43081 Washer,5/16"
Z 4 R19172410 Washer,1/2"x1-1/2"
AA 2 746-0260 CableEndFitting
BB 1 05762 CableMountBracket
CC 1 43348 AngleLockSpring
DD 2 726-0178 NylonTie
EE 1 23856 SpringMountRod
FF 1 46065 ChannelPivotPin
I
J
H
G
A B
R
S
K
E
D
Q
M
N
O
P
C
F
L
T
U
DD
EE
FF
CC
BBAA
W
V
X
Z
Y
