User manual

10 mm
3 mm
11 mm
11 mm
A
A
B

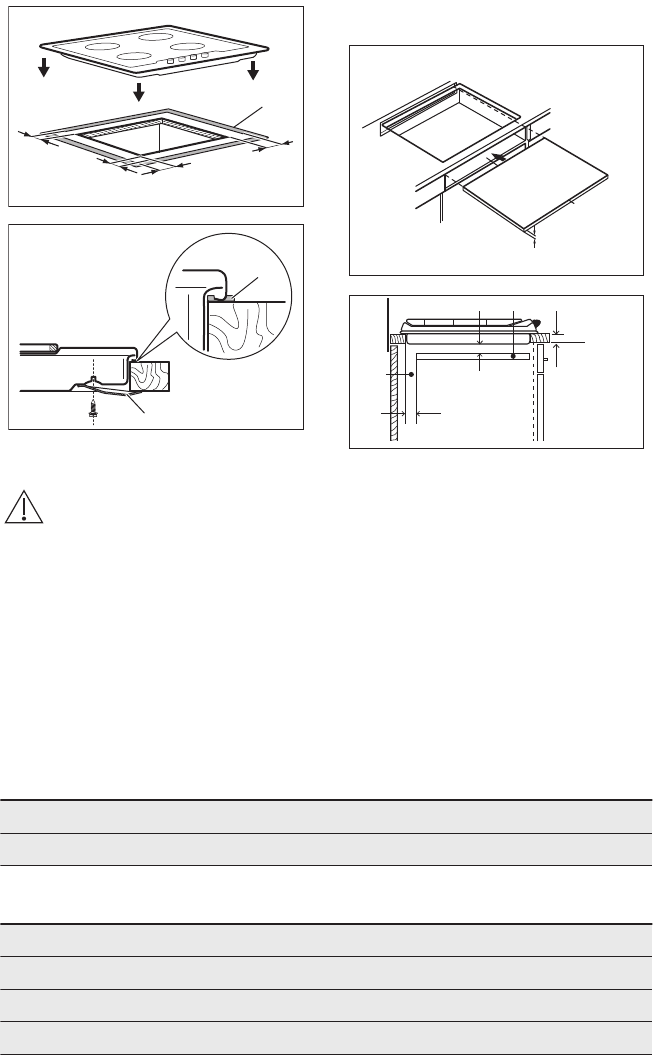

A. sigiliu furnizat
B. suporturi furnizate
ATENŢIE!
Instalaţi aparatul doar pe un
blat de lucru cu suprafaţă
plată.
8.8 Posibilităţi de încorporare
Panoul instalat sub plită trebuie să fie
uşor de scos şi să permită accesul facil
în cazul în care este necesară o
intervenţie de asistenţă tehnică.
Element de mobilier de bucătărie cu
uşă
min 6 mm
min 30 mm
60 mm
B
A
min 20 mm
(max 150 mm)
A. Panou demontabil
B. Spaţiu pentru conexiuni
Element de mobilier de bucătărie cu
cuptor
Conexiunea electrică a plitei se
instalează separat de cea a cuptorului
din motive de siguranţă şi pentru a
permite o scoatere uşoară a cuptorului
din mobilier.
9. DATE TEHNICE
9.1 Dimensiunile plitei
Lăţime 594 mm
Adâncime 510 mm
9.2 Diametrele de bypass
ARZĂTOR Ø BYPASS 1/100 mm
Rapid 42
Semi-rapid 32
Auxiliar 28
ROMÂNA 31
