User manual

• Seadet välja lülitades ärge tõmmake
toitekaablist. Hoidke alati kinni toitepis‐
tikust.
• Seadme ühendamisel pikendusjuhet,
adapterit või mitmikpistikut kasutades
tekib tulekahjuoht. Jälgige, et maan‐
dus vastaks kehtivatele nõuetele ja
eeskirjadele.
• Ärge laske toitejuhtmel kuumeneda
üle 90° C.
Veenduge, et sinine neutraalkaabel on
ühendatud klemmiga, mille tähis on "N".
Ühendage pruun (või must) faasikaabel
klemmiga, mille tähis on "L". Hoidke faa‐
sikaabel alati ühendatuna.
8.5 Ühenduskaabli vahetamine
Ühenduskaabli asendamiseks kasutage
ainult H05V2V2-F T90 või teist sama
tüüpi kaablit. Veenduge, et kaabli ristlõi‐
ge vastab pingele ja töötemperatuurile.
Kollane/roheline maandusjuhe peab ole‐
ma ligikaudu 2 cm pikem kui pruun (või
must) faasijuhe.

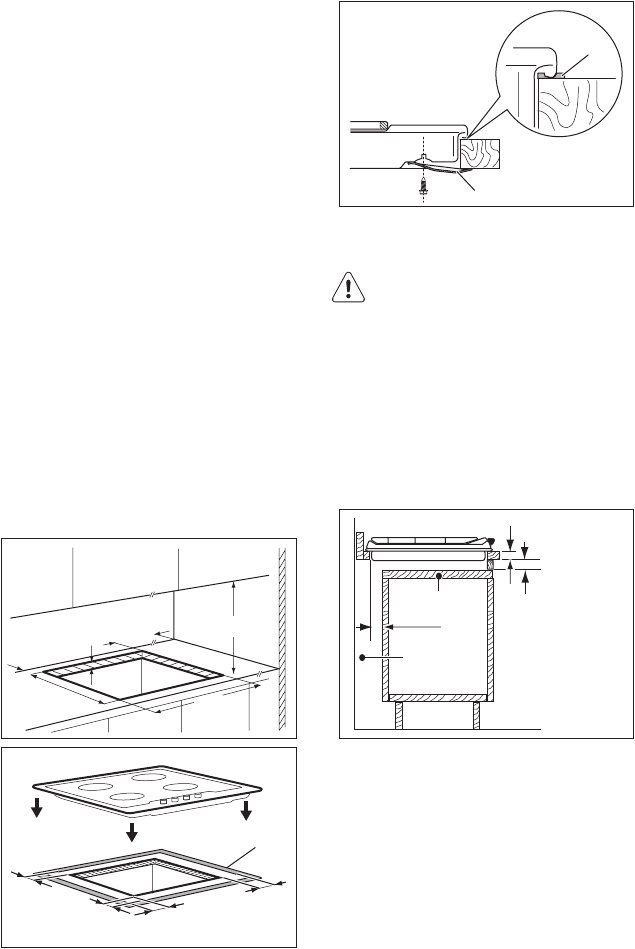

8.6 Paigutamine mööblisse
min.
55 mm
min.
650 mm
560 mm
480 mm
min.
450 mm
30 mm
10 mm
3 mm
11 mm
11 mm
A
A
B
A)
komplekti kuuluv tihend
B)
komplekti kuuluvad toed
ETTEVAATUST
Pliidi võib paigaldada ainult tasa‐
sele tööpinnale.
8.7 Paigaldusvõimalused
Uksega köögikapp
Pliidi alla paigaldatavat plaati peab saa‐
ma kergelt eemaldada ning see peab
võimaldama hõlpsat juurdepääsu tehnili‐
se abi vajaduse korral.
min 20 mm
(max 150 mm)
30 mm
60 mm
B
A
A)
Eemaldatav plaat
B)
Vaba ruum ühenduste jaoks
Köögikapis olev ahi
Ohutuse tagamiseks ja ahju hõlpsaks
eemaldamiseks köögikapist tuleb pliidi ja
ahju elektriühendused paigaldada eraldi.
EESTI 27
