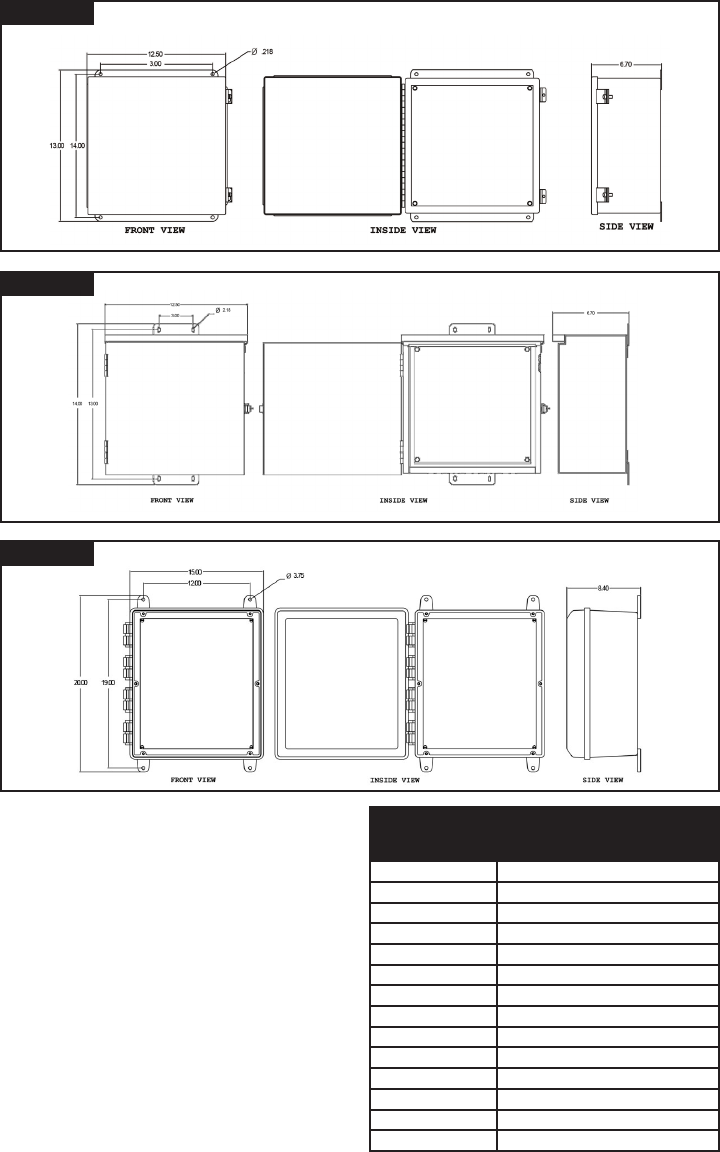

Figura 5
DPS DIMENSIONES: NEMA TIPO 3R
Figura 6
DPS DIMENSIONES: NEMA 4X DE PLÁSTICO
Figura 4
DPS DIMENSIONES: NEMA TIPO 1, 4 Y 4X STA. INLESS ACERO
b) El conductor del sistema de puesta a tierra mencionado
en el ítem “a” va a ser aterrizado a la tierra de el equipo de
la acometida u otra tierra aceptable construida en el edicio
como la estructura del edicio en el caso de una estructura
de acero de varios pisos.
c) Cualquier toma corriente de acoplamiento con enchufe
alrededor del filtro debe ser del tipo aterrizado, y los
conductores de tierra que alimentan estos tomacorrientes van
ser conectados al polo a tierra en el equipo de la acometida
u otro polo a tierra aceptable de la edicación como el marco
de edicio en el caso de una estructura de varios pisos con
vigas de acero.
d) Se usan en la instalación de los ltros terminal de presión
o conectores de empalme a presión o terminales soldados y
serán seleccionados como sea conveniente de acuerdo con
el material de los conductores. Los conductores de metales
distintos no serán entremezclados en un terminal o conector
donde ocurre el contacto físico entre conductores distintos, a
no ser que dispositivo esté identicado para este propósito y
condiciones de uso.
Tabla 2: NIVEL DE VOLTAJE Y
TIPO DE SERVICIO
TE & XTE / 1XGA 120/240 Bifásico, 3 Cables, “ Aterrizado “
TE & XTE / 11XGA 120 Monofásico, 2 Cables, “ Aterrizado “
TE & XTE / 12XGA 240 Single Phase, 2 Cables, “ Aterrizado “
TE & XTE / 2XGA 120/208 Trifásico, 4 Cables, “ Tierra “, WYE
TE & XTE / 3XGA 120/240 Trifásico, 4 Cables, “High-Leg”, DELTA
TE & XTE / 4XGA 277/480 Trifásico, 4 Cables, “Aterrizado”, WYE
TE & XTE / 5XGA 480 Trifásico, 3 Cables, DELTA
TE & XTE / 51XGA 240 Trifásico, 3 Cables, DELTA
TE & XTE / 6XGA 240 Three Phase, 3 Wire, DELTA
TE & XTE / 61XGA 240 Trifásico, “Corner Aterrizado “, DELTA
TE & XTE / 7XGA 220/380 Trifásico, 4 Cables, “ Aterrizado “, WYE
TE & XTE / 8XGA 347/600 Trifásico, 4 Cables, “ Aterrizado “, WYE
TE & XTE / 9XGA 600 Trifásico, 3 Cables, DELTA
TE & XTE / 91XGA 600 Trifásico, “Corner Aterrizado “ DELTA
