24 Hardware Information

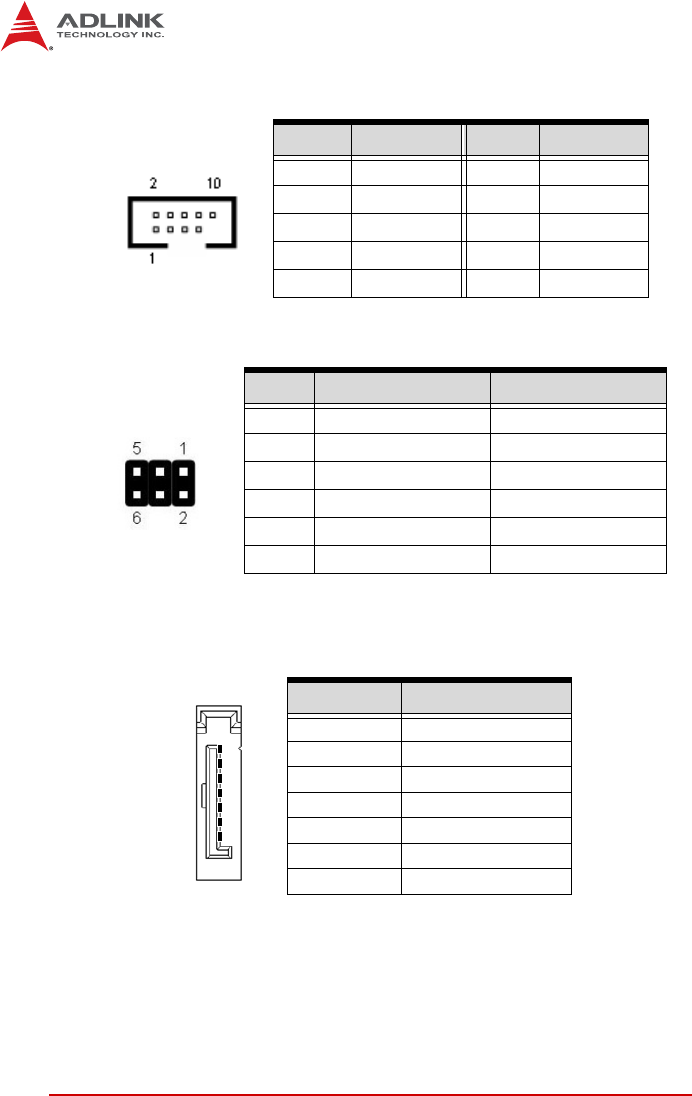

USB 2.0 Connector (CN11-12)
External Keyboard/Mouse Connector (CN19)
For use with PS/2 cable with bracket (P/N: 30-01019-2000).
Serial ATA Connectors (CN2-3)
Pin # Signal Pin # Signal
1+5V 2+5V
3 USB0- 4 USB1-
5 USB0+ 6 USB01+
7GND 8GND
9 Key 10 NC
Pin # Signal Function
1 KDAT Keyboard data
2 KCLK Keyboard clock
3 MDAT Mouse data
4 MCLK Mouse data
5 P5V_KM +5 V
6 GND Ground
Pin # Signal
1GND
2TXP
3TXN
4GND
5RXN
6RXP
7GND
1
7
