44 3 Manual Data Input
3.1 Manual Data Input (MDI)
Manual Data Input Cycles
The MDI Cycles are grouped in three categories as described in the
following groups.
Drill Cycles
Basic
Pecking
CounterBore
Bi-Dir Bore
Uni-Dir Bore
Flat Bottom Bore
Tapping
Thread Mill
Chip Break

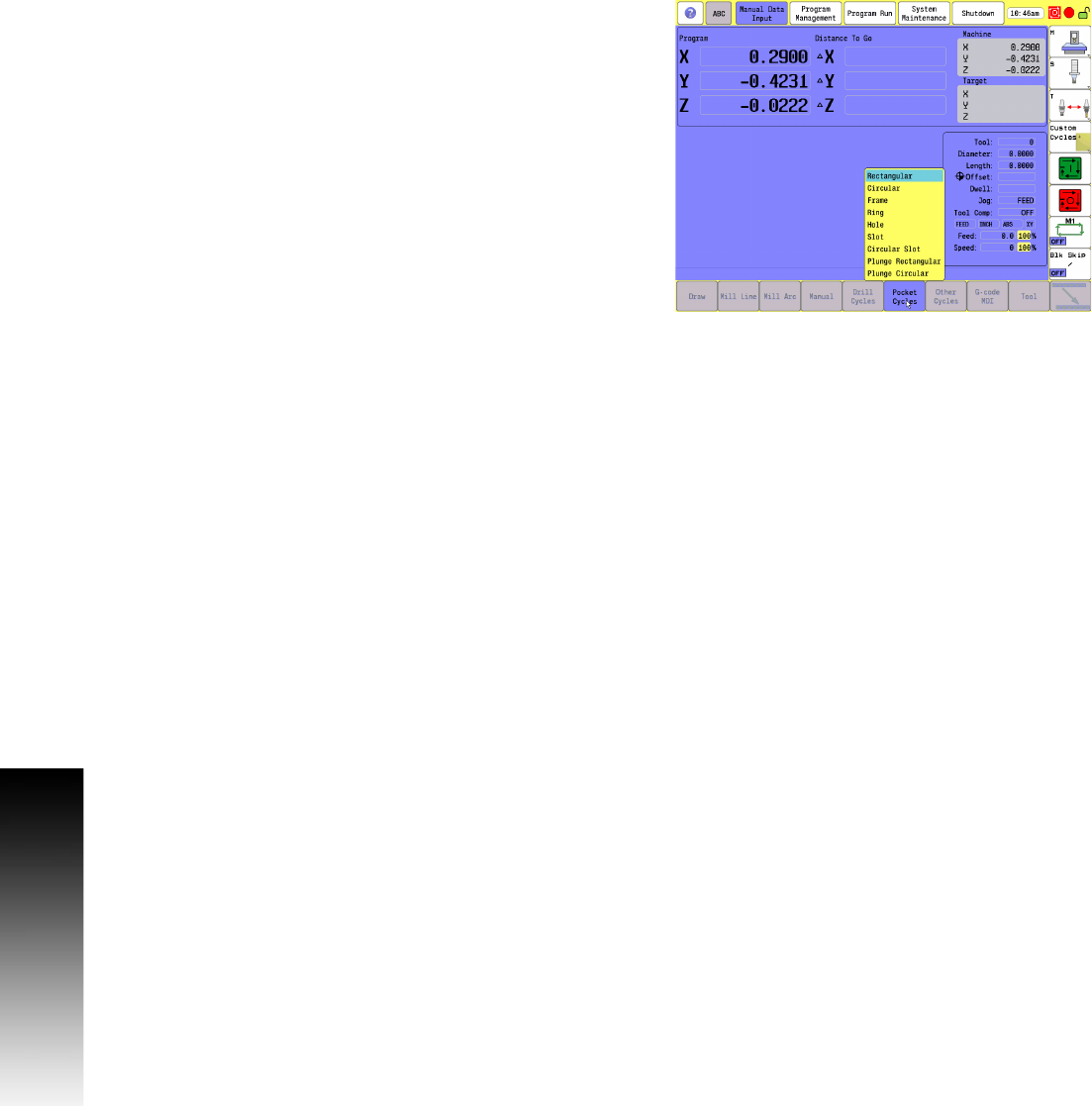

Pocket Cycles
Rectangular
Circular
Frame
Ring
Hole
Slot
Circular Slot
Plunge Rectangular
Plunge Circular
Other Cycles
Face
Rectangular Profile
Circular Profile
Linear Engraving
Arc Engraving
Tool Probing: Length/Diameter, Length Special, Diameter Special,
Break/Wear, Probe Calibration.
Spindle Probing: Edge Find, Corner Out, Corner In, In/Out Boss,
In/Out Web. Probe Move, Skew Compensation, Probe Calibration.
