AZWG10000
LOCK
OPEN
L
O
C
K
O
P
E
N
LOCK
OPEN

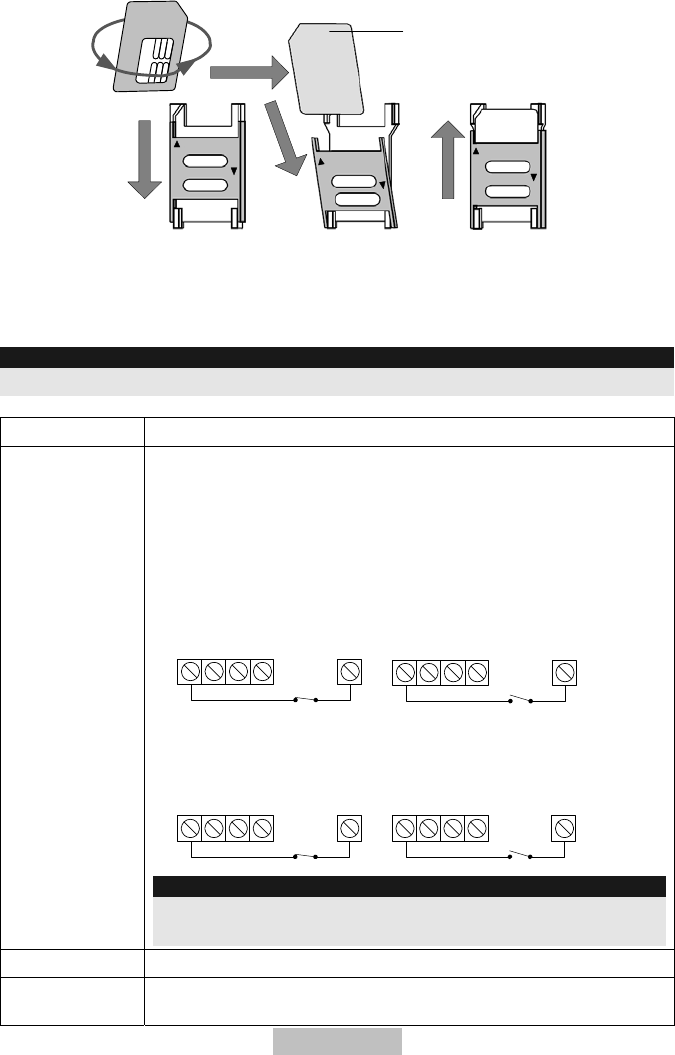

SIM Card
OS
9.2 Câblage
Les dénominations des branchements dans le tableau suivant concernent les
bornes à vis sur la platine principale de l’interface GSM.
IMPORTANT:
Veillez que l’alimentation et la batterie sont déconnectées avant le câblage!
Branchement Description
INPUT Entrées
Connectez ici les entrées séparées au conduits de commande
ou contacts de commande.
Le signal de commande est défini par le pont enfichable J15
(voir également „6. Dénomination des composants“).
NR (préréglage) = Signal de commande négatif (0V/COM)
Ici vous pouvez choisir entre NC, contact „Normalement fermé“
ou NO, contact „Normalement ouvert“.
1234
INPUT
COM
NO
1234
COM
NC
INPUT
PR = Signal de commande positif (12V/AUX)
Ici vous pouvez choisir entre NC, contact „Normalement fermé“
ou NO, contact „Normalement ouvert“.
1234
INPUT
AUX
NO
1234
INPUT
AUX
NC
IMPORTANT:
Veillez que le câblage soit conforme à la programmation de la
commande!
COM
0 V
TMP Contact de sabotage
Détection et avertissement de sabotage par contact de
