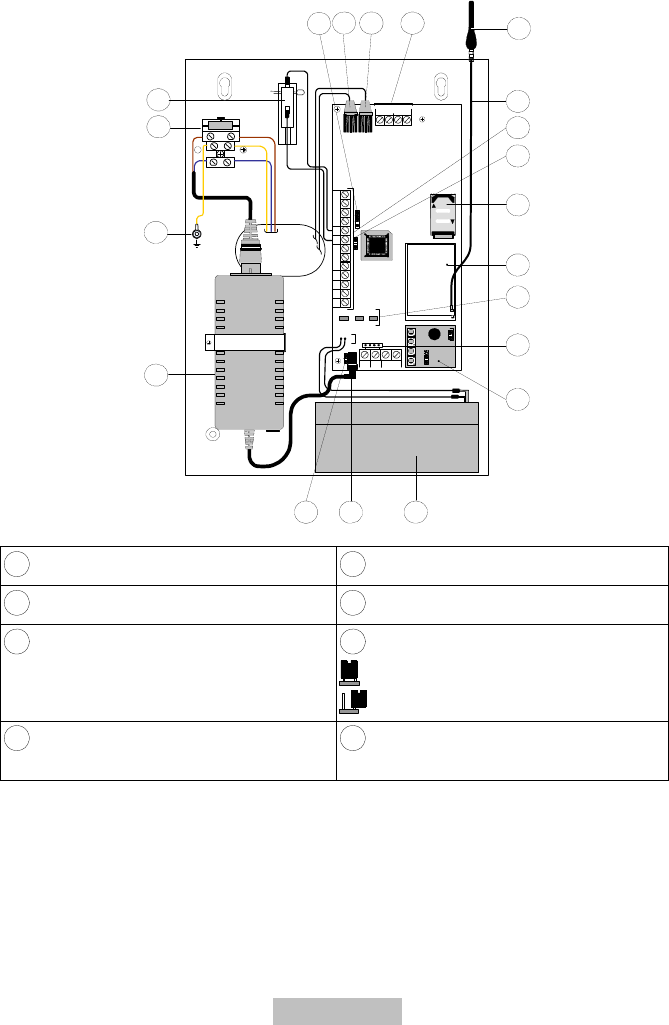

6. Bezeichnung der Komponenten
BUS
+12 V
GND
LOCK
OPE N
RED
BLK
YEL
GRN
LD1 LD3 LD2
1
L. BA T
GS M
POWER
J14
1234 C
PLAY REC
4
8
9
10
11
12
13
14
15
16
1718
19
20
3
765
NL
2
FUSE: T 0.5A 250V
100-200V~50/60Hz
MAX:0.4A
J15
J13
COMINPUT TMP
N.C N.O
UØ1 UØ2 UØ3 UØ4 A UX
SETLINE
PHONE
1
Sabotagekontakt (NC)
11
GSM-Modul
2
Sicherung (T 250 V/0,5 A)
12
Einschub für die SIM- Karte
3
Erdungsbolzen
13
J13: Steckbrücke für Sabotage
= Keine Sabotagemeldung
= Sabotagemeldung (Voreinstellung)
4
Netzteil (230V/14,5 V DC; 0,8 A)
14
Anschlussklemmen (siehe 9.2
Verdrahtung)
