Manual

PICO-ITX Board
P I C O - H D 0 1
Chapter 2 Quick Installation Guide 2-12
JP6
6B6BFunction
1-2
AT Mode
2-3
ATX Mod (Default)

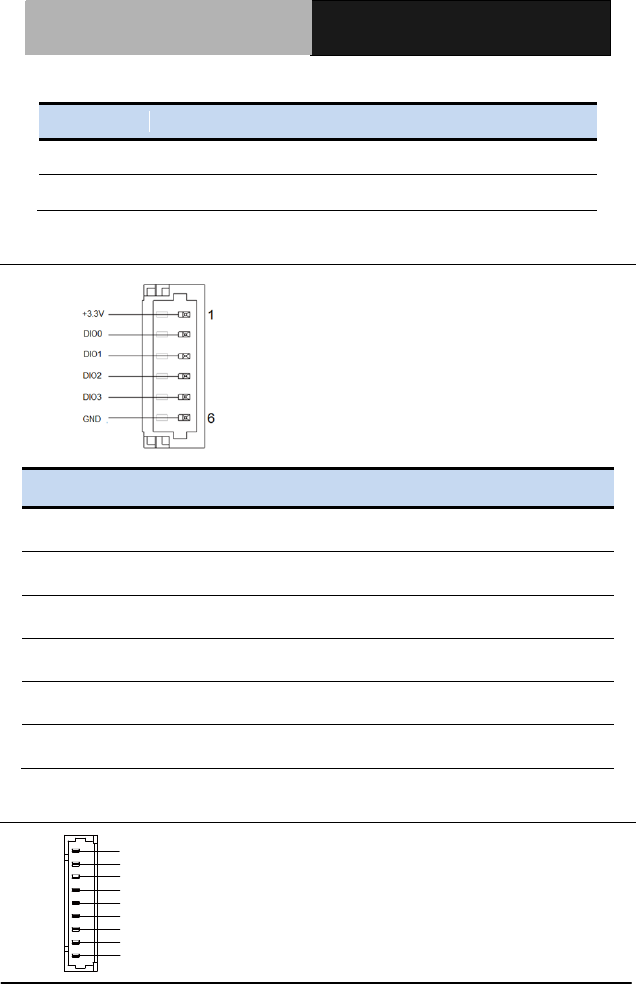

2.13 Digital IO Port Connector (CN1)
Pin
Pin Name
Signal Type
Signal Level
1
+3.3V
PWR
+3.3V
2
DIO0
I/O
+3.3V
3
DIO1
I/O
+3.3V
4
DIO2
I/O
+3.3V
5
DIO3
I/O
+3.3V
6
GND
GND
GND
2.14 COM Port 1 Connector (CN2)
DCD
DSR
RX
RTS
TX
CTS
DTR
RI
GND
