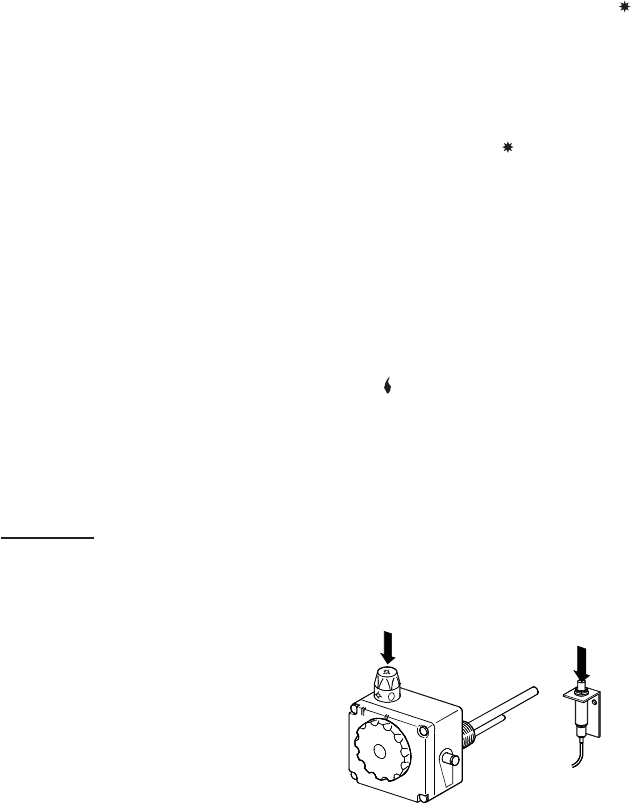

Afbeelding 6 - Bediening gasregelblok
2.1.3 Gasaansluiting
De gaszijdige installatie mag alleen
geschieden door een erkend installateur
en overeenkomstig de algemeen
geldende voorschriften van gas-,
elektriciteit- en waterleidingbedrijven
(GAVO).
2.1.4 Rookgasafvoer
Er mogen aan de rookgasafvoer géén
veranderingen en/of omhullingen
aangebracht worden. De tegen corrosie
beschermde afvoerpijp moet minimaal
dezelfde diameter hebben als de
diameter van de trekonderbreker. Direkt
op de trekonderbreker moet verticaal
een afvoerpijp geplaatst worden. Deze
moet minimaal 50 cm lang zijn. Als
men daarna een gedeelte horizontale
afvoerpijp wil plaatsen moet deze met
een opschot van minimaal 6 cm per meter
naar de schoorsteen geleid worden.
Verder moet de afvoerverbindingsbuis
tussen trekonderbreker en het
schoorsteenkanaal zo kort mogelijk
gehouden worden.
2.1.5 Trekonderbreker
De trekonderbreker is voorzien van een
temperatuurvoeler voor signalering van
terugslag van rookgassen.
Belangrijk!
De T.T.B. mag nooit buiten werking
gesteld worden. Terugslag
van rookgassen kan leiden tot
vergiftiging.
2.2 In bedrijf stellen
2.2.1 Vullen van het toestel
1. Monteer de aftapkraan en controleer
of deze gesloten is;
2. Koudwaterkraan naar de boiler
openen en alle kranen op warm water
aftappunten ter ontluchting openen.
Het toestel is gevuld zodra op alle
aftappunten koud water stroomt;
3. Alle kranen op warm water
aftappunten weer sluiten.
2.2.2 In bedrijf stellen
1. Controleer of het toestel met water
gevuld is en of de gasleiding naar de
boiler open is;
2. Temperatuurregelknop volledig
rechtsom draaien en bedieningsknop
in de stand WAAKVLAM draaien (
);
3. Verwijder het buitendeurtje van de
verbrandingskamer;
4. Bedieningsknop ingedrukt houden
en de piëzo-ontsteker enkele keren
indrukken totdat de waakvlam brandt
(zie afbeelding 6);
5. Bedieningsknop (
) circa 20
seconden ingedrukt houden. Na
loslaten moet de waakvlam blijven
branden. Wanneer de waakvlam
uitgaat 5 minuten wachten
alvorens de ontstekingsprocedure
ter herhalen. De grootte van de
waakvlam kan bijgesteld worden
(zie ook “Het instellen van de
waakvlam”);
6. Monteer het buitendeurtje.
7. Bedieningsknop in de stand AAN
() draaien;
8. Controleer de branderdrukinstelling
(zie afb. 8) en stel indien nodig deze
bij volgens de technische gegevens
(zie pag. 10);
9. Temperatuurregelknop in de
gewenste stand draaien, bij voorkeur
op stand 3 (circa 60°C). Het toestel
werkt nu volautomatisch.
