Installation Sheet

8
8
The plumber should assure that the
drainpipe(not included) is properly
attached to the bathtub.
If you do not have access to the
plumbing below your floor, use a
floormount drain (not included) as
illustrated in fig. 11B.
Le plombier doit s’assurer que le
tuyau d’évacuation (non inclus) est
bien fixé au drain de la baignoire.
Si vous n’avez pas accès à la
plomberie sous votre plancher,
utilisez un drain montant (non inclus)
tel qu’illustré à la fig. 11B.
El plomero debe asegurarse de que
la tubería de desagüe (no incluido)
se fijó adecuadamente a la bañera.
Si no tiene acceso a la tubería debajo
de su piso, use un desagüe en el
piso (no incluido) como se ilustra en
la fig. 11B.
5mm (1/4")
3mm (1/8")
Fig. 11A
Fig. 11B
5mm (1/4")
3mm (1/8")
5mm (1/4")
3mm (1/8")

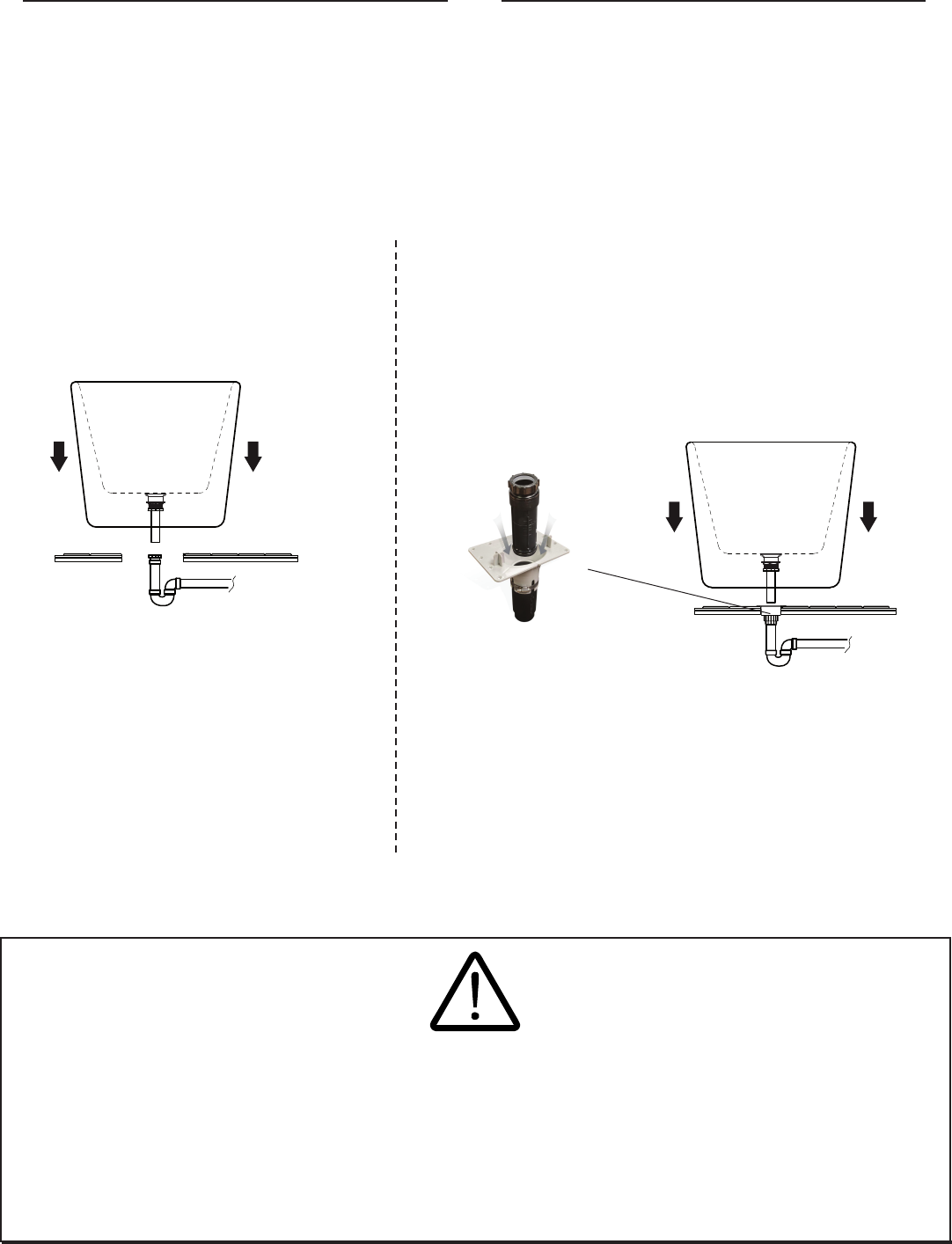

Island Floor drain
(NOT INCLUDED)
WITH UNDERNEATH ACCESS to plumbing
below floor
Avec accès à la plomberie sous le plancher
Con acceso a la plomería debajo del piso
WITHOUT ACCESS to plumbing below floor - Floor mount Drain
Sans accès à la plomberie sous le plancher -Drain monté au plancher
Sin acceso a la tubería debajo del piso - Drenaje montado en el piso
The drain pipe or the floormount
drain is not included in the
product. It is easy to find in home
improvement stores.
le tuyau d’évacuation ou le drain
montantn’est pas inclus dans le
produit. Il est facile à trouver dans
les magasins de bricolage.
El tubo de desagüe o el desagüe
con montaje de montaje continuo
no están incluidos en el producto.
Es fácil de encontrar en las tiendas
de mejoras para el hogar.
10032747
Where to get the Island Floor drain:
D'ou vous pouvez acheter le Island floor drain:
Example:
Home Depot Model #
(US) Internet #302569128
(CA) SKU # 1001188681
Direct P-trap connection to the tub drain
ATTENTION: this must be done as per code by a
professional plumber. Please verify that there is no
leakage before closing
Connection direct du P-trap
au drain de la baignoire
ATTENTION: Cela doit être fait selon le code par un
plombier professionnel. S'il vous plaît vérifier qu'il
n'y a pas de fuite avant la fermeture
