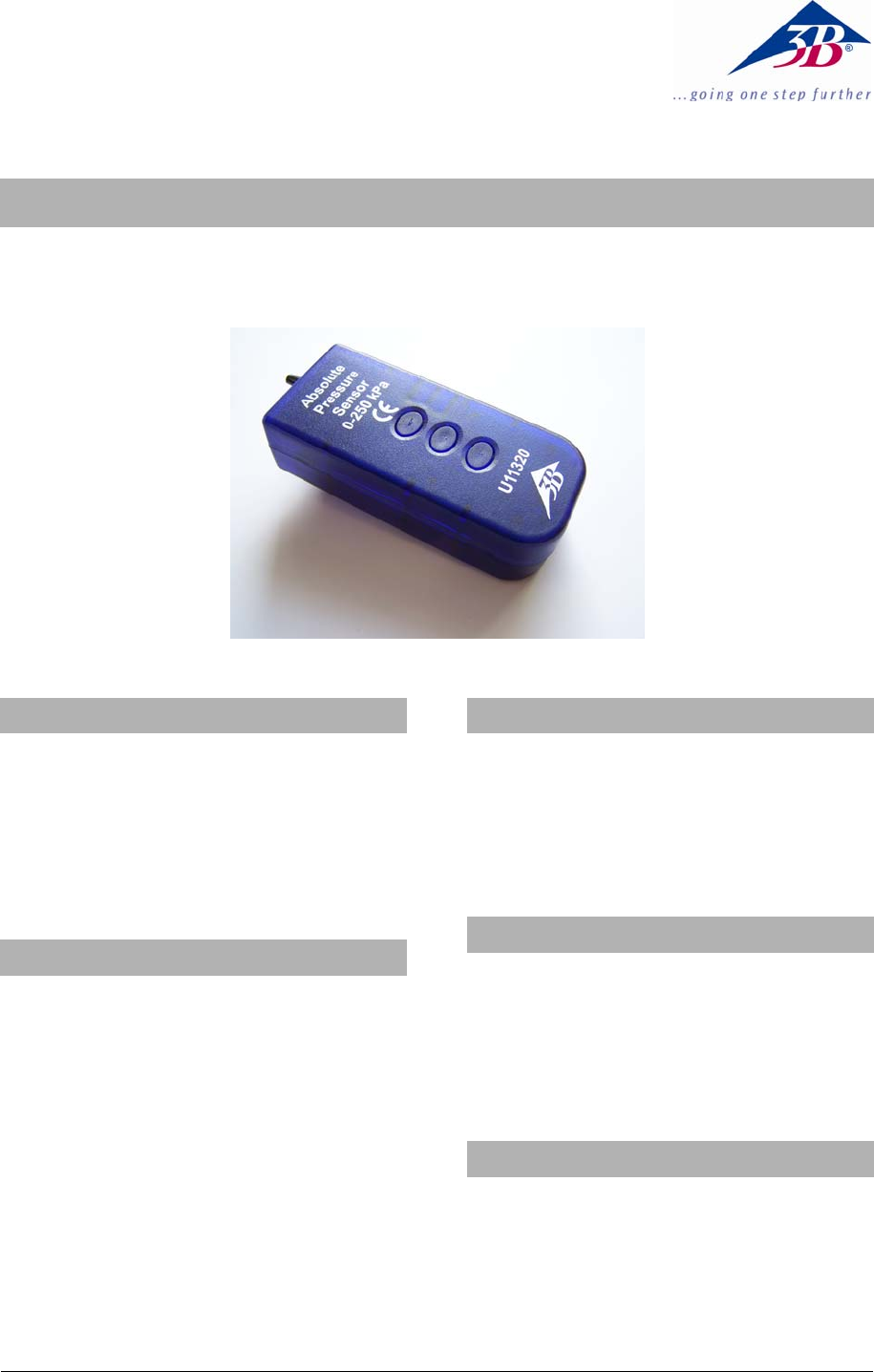

Sensore di pressione assoluta U11320
Istruzioni per l'uso
10/08 Hh
1. Norme di sicurezza
• Per evitare danni permanenti del sensore a
semiconduttore incorporato, non superare la
pressione di collasso massima di 1000 kPa!
• Adatto solo per gas non corrosivi come aria,
elio e azoto!
• Non portare il sensore a contatto con acqua!
2. Descrizione
Sensore di pressione assoluto con ampio range di
misura adatto per esperimenti sulla legge di Boyle
e Mariotte, per la misurazione della pressione dei
pistoni (diagramma pV) nel motore Stirling, per il
rilevamento della produzione di O
2
durante la
fotosintesi e per esperimenti sulla traspirazione in
sistemi chiusi.
Metodo di misurazione doppio bipolo del sensore:
collegamento 1 collegato tramite raccordo con la
pressione esterna, collegamento 2 chiuso con un
vuoto di riferimento incapsulato.
La scatola del sensore viene riconosciuta
automaticamente dall’interfaccia.
3. Dotazione
1 scatola del sensore
1 cavo di collegamento Mini DIN a 8 pin, lungo
60 cm
1 tubo di silicone, Øinterno 2 mm, lungo 1 m
1 siringa di plastica 20 m
l
4. Dati tecnici
Range di misura: da 0 a 250 kPa
Tipo sensore: sensore a semiconduttore
Precisione: ± 1 %
Risoluzione: 0,1 Pa
Allacciamento: albero tubo flessibile 4,8 mm Ø
5. Comandi
• Utilizzare il tubo di silicone nella sua
lunghezza complessiva o ridurlo alla lunghezza
necessaria.
• Collegare il dispositivo di pressione all’albero
flessibile tramite
• il tubo flessibile.
