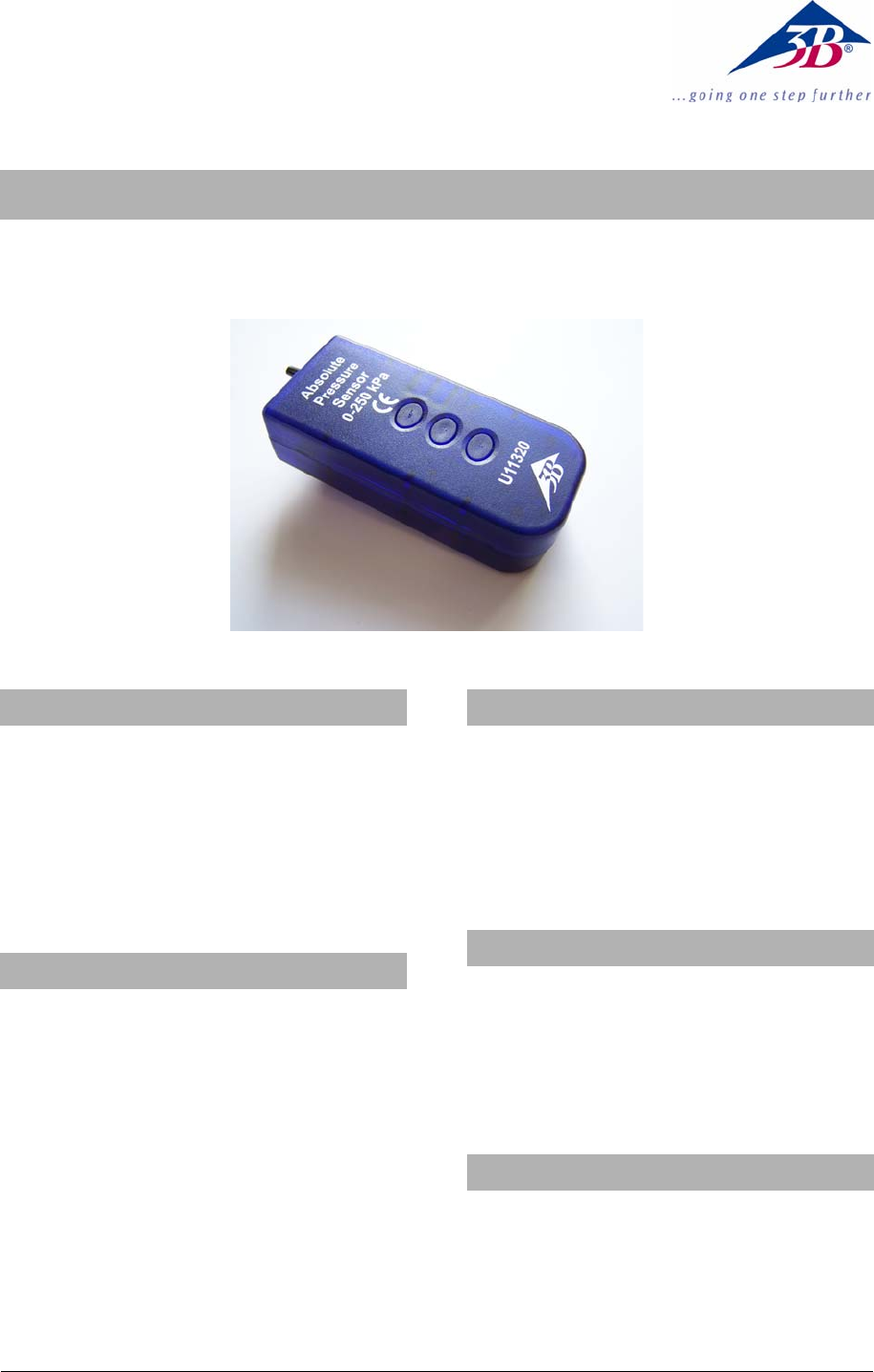

Sensor de pressão absoluta U11320
Instruções para o uso
10/08 Hh
1. Indicações de segurança
• Para evitar danos permanentes no sensor se-
micondutor integrado, nunca ultrapassar o li-
mite máximo de pressão de 1000 kPa!
• Este aparelho só é adequado para gases não
corrosivos como ar, hélio e hidrogênio!
• Nunca ponha o elemento sensor em contato
com água!
2. Descrição
Sensor de pressão absoluta com faixa de
medição ampla adequado para experiências
sobre a lei de Boyle-Mariott e para a medição
da pressão de pistões (diagrama pV) em
motores de Stirling assim como para o
registro da produção de O2 durante a
fotossíntese e para experiências de
transpiração em sistemas fechados.
Método de medição de dois portais do
sensor: conector 1 conectado com a pressão
externa por meio de pontos de contato,
conector 2 fechado com vácuo de referência
encapsulado.
O sensorbox está equipado com um
reconhecimento automático pela interface.
3. Fornecimento
1 sensorbox
1 cabo de conexão MiniDIN de 8 pin, 60 cm de
comprimento
1 Mangueira de silicone, Øinterior 2 mm, 1 m
de comprimento
1 Seringa de plástico de 20 ml
4. Dados técnicos
Faixa de medição: 0 a 250 kPa
Tipo de sensor: sensor semicondutor
Precisão: ± 1 %
Resolução: 0,1 Pa
Conexão: conector de mangueira Ø 4,8 mm
5. Utilização
• Utilizar a mangueira de silicone no seu
comprimento total ou cortar no comprimento
necessário.
• Conectar a fonte de pressão com o conector de
mangueira do sensor por meio do pedaço de
mangueira.
